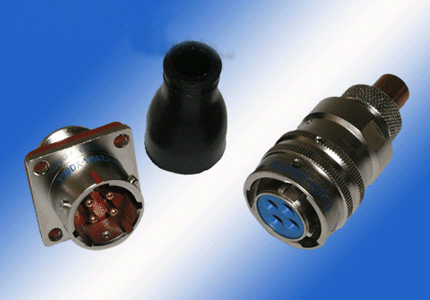

本系列产品为产品内输送大电流的电源连接器，符合GJB101A-97标准，卡口快速连接，端接方式为焊接，与YLD同型号产品互换。
技术特性
环境性能
工作温度：-55℃～+125℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度196m/s2
冲击：加速度490m/s2
恒加速度：490m/s2
密封性：耐压0.2MPa
防盐雾，防潮湿，防霉菌性能等符合GJB101A-97标准的要求。
电气性能
接触电阻及额定电流
接触件规格mm |
φ2.5 |
φ3 |
φ3.5 |
φ4 |
φ5 |
φ6 |
φ7 |
Φ8 |
φ9 |
Φ10 |
φ12 |
φ15 |
φ17 |
接触电阻mΩ |
≤1.5 |
≤1 |
≤1 |
≤1 |
≤0.7 |
≤0.7 |
≤0.5 |
0.5 |
≤0.4 |
0.4 |
≤0.3 |
≤0.3 |
≤0.3 |
额定电流A |
25 |
50 |
50 |
60 |
75 |
100 |
100 |
130 |
150 |
200 |
250 |
400 |
600 |
额定电压、耐电压及绝缘体
工作环境 |
额定电压V |
耐电压V |
绝缘电阻MΩ |
常温常压 |
500 |
1500 |
≥3000 |
湿热 |
500 |
500 |
≥20 |
高温 |
250 |
— |
≥50 |
低气压条件4.39KPa |
300 |
375 |
— |
机械性能
壳体：高强度铝合金材料，不锈钢、铜合金。
非屏蔽镀层：阳极氧化作色
屏蔽镀层：喷砂镀镍、化学镀镍、镀镉等。
绝缘体：耐热热塑性材料或工程塑料。
接触件：铜合金材料 表面镀金
机械寿命：500次
|
