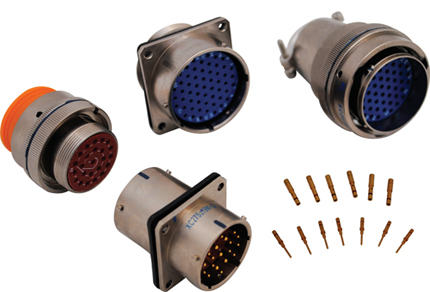

一、XC系列圆形电连接器（航空插头）简介：
XC系列圆形电连接器（航空插头）为低频类电连接器。九种壳体号；4种接触件规格；32种孔位排列。从1孔到62孔。采用卡口式快速连接系统，操作方便，连接可靠，耐振动，抗冲击。五键槽定位，具有盲插和防误插功能。高可靠的双曲面线簧孔使连接器插拔柔和，接触电阻小，工作可靠。插座共有五种结构形式选用。符合国家军用标准GJB2889。广泛用于航天，航空，航海、铁路、野战通讯及各种仪器、仪表等设备中。
二、XC系列圆形电连接器（航空插头）主要技术性能：
1、XC系列圆形电连接器（航空插头）环境技术性能：
相对湿度：40℃时达95﹪
工作温度：–55℃～200℃
工作高度：海拔30000m
振动：频率10Hz～2000Hz，加速度147m/s2
冲击：加速度980m/s2
恒加速度：980m/s2
气密性：双头密封插座50.7 Kpa，方法兰密封插座152 Kpa
防潮湿、防盐雾、防霉菌等性能均符合GJB2889标准要求
2、XC系列圆形电连接器（航空插头）电气性能：
接触电阻及额定电流：
| 接触件规格（㎜） |
双头密封接触电阻（mΩ） |
接触电阻（mΩ） |
额定电流（ A ） |
| ￠ 1.0 |
10 |
15 |
5 |
| ￠ 1.5 |
5 |
7.5 |
10 |
| ￠ 2.0 |
2.5 |
3.75 |
20 |
| ￠ 3.0 |
1.5 |
2.25 |
40 |
额定电压、耐电压及绝缘电阻：
| 工作环境 |
工作环境 V |
耐电压 V |
绝缘电阻 |
| 密封 |
非密封 |
密封 |
非密封 |
m Ω |
| 常温常压 |
500 |
500 |
150 |
1500 |
≥ 5000 |
| 湿热 |
500 |
500 |
750 |
1125 |
≥ 100 |
| 高温 |
— |
— |
— |
— |
≥ 1000 |
| 低气压 (1 Kpa) |
150 |
250 |
300 |
300 |
— |
3、机械性能：
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化着色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：热固性材料
封线体和密封圈：硅橡胶材料
接触件：铜合金材料镀层金、银
压接型：从绝缘体后装卸，焊接与印制板型不可装卸
机械寿命：≥1000次 |
