J14A、C、D系列矩形电连接器

一、J14A、C、D系列矩形电连接器简介

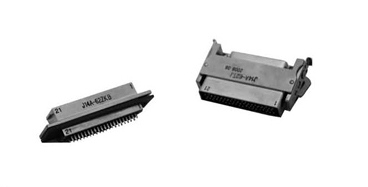

　　本系列电连接器（航空插头）属于低频电连接器。双保险锁紧机构，是矩形电连接器中兼顾操作快捷、使用可靠的连接锁紧形式、端接形式为焊接。该系列产品规格齐全，可分为针式、孔式插头，针式面板式、孔式面板式插座；针式电缆式、孔式电缆式插座等多种规格。另外J14A系列插座还有直插印制板形式和90度弯插印制板形式。

二、J14系列矩形电连接器适用范围

　　适用于战略武器系统、航天卫星系统、运载火箭、地面保障系统，也可广泛用于各种电子仪器、仪表及电缆间的连接。

三、使用环境条件

　　工作温度：–55℃～+125℃
　　相对湿度：40±2℃时，90﹪—95﹪
　　大气压力：101.3Kpa～1.33Pa
　　正弦振动：10Hz～2000Hz，加速度196m/s²
　　冲击：980m/s²
　　加速度：780 m/s²

四、主要技术性能

　　额定电流（A）：

接触件插配直径￠㎜	0.8	1	1.5
额定电流	3	5	10

　　接触电阻（Mω）： 　　

接触件插配直径￠㎜	0.8	1	1.5
寿命实验值	0.006		0.003
寿命实验后	0.010		0.005

绝缘电阻：标准条件下：不小于2000mΩ
　　　　　高温条件下：不小于1000mΩ
　　　　　潮湿条件下：不小于20mΩ
耐电压：标准条件下：800V
　　　　低气压条件下：250V
机械寿命：500次
