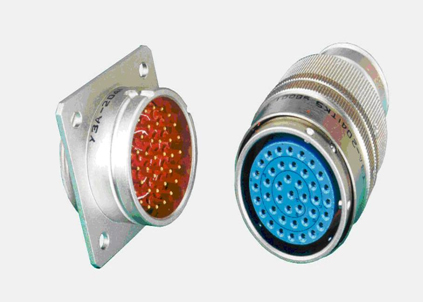

Y3A型直插式圆形电连接器简介
●适用于盲插情况下或其它情况下的电讯号可靠连接
●锁紧可靠，使用方便
●接触对焊接
●热缩套管端接
适用范围
Y3A型直插式圆形电连接器广泛应用于各种电子电气设备之间的电路连接。它具有快速连接直插锁紧和直插分离等特征。
使用环境条件
工作温度 -55℃～125℃
相对湿度 40±2℃时相对湿度90%～95%
工作气压 101.33kPa～4.9kPa
正弦振动 10～2000Hz 加速度196m/s2
冲 击 加速度980m/s2
盐 雾 48h
主要技术特性
接触件特性
插针直径（mm） |
1 |
1.5 |
工作电流（A） |
5 |
10 |
接触电阻（mΩ） |
≤5 |
≤3 |
绝缘电阻
标准大气条件 |
潮湿条件 |
高温条件 |
≥3000MΩ |
≥20MΩ |
≥500MΩ |
耐电压
标准大气条件 |
AC 1500Vrms |
低气压条件 |
AC 250Vrms |
型号标志
代号 |
Y |
3A |
Ⅱ |
- |
18 |
32 |
T |
K |
5 |
序号 |
① |
② |
③ |
|
④ |
⑤ |
⑥ |
⑦ |
⑧ |
① 圆形电连接器
② 设计序号
③ 绝缘安装板位置变换号：Ⅰ、Ⅱ、Ⅲ、Ⅳ 、Ⅴ，Ⅰ号位不标注
④ 壳体号：10、12、14、16、18、20、22、24
⑤ 芯数：7、10、16、19、21、26、32、41、55、61
⑥ 电连接器类别：T-插头，Z-插座
⑦ 接触件类型：J-插针，K-插孔
⑧ 尾罩类别号：5-热缩套管式1型，
5a-热缩套管式2型 |
