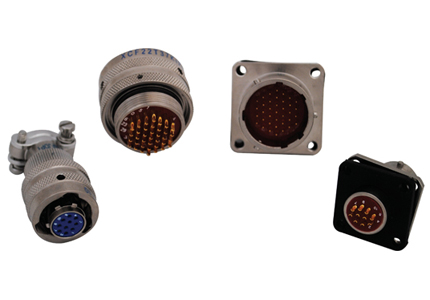

XCF(Y55F)系列高密度圆形电连接器简介
该产品接点密度等效于MIL-C-38999-1系列。特点是 密度高、体积小重量轻。有7-129芯，9种孔位排列。 其它性能与XCE基本相同。
主要技术性能
机械性能
工作温度：-55℃～+200℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度196m/s2
冲击：加速度490m/s2
恒加速度：490m/s2
防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求 |
|
电气性能
接触电阻及额定电流
接触件φ0.635mm
接触电阻≤0.025Ω
额定电流1A
额定电压、耐电压及绝缘电阻
|
工作环境 |
额定电压V |
耐电压V |
绝缘电阻MΩ |
|
常温常压 |
250 |
1000 |
≥500 |
|
湿热 |
250 |
750 |
≥20 |
|
低气压条件1KPa |
115 |
200 |
— |
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：热固性材料
接触件：铜合金材料 表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次
|
