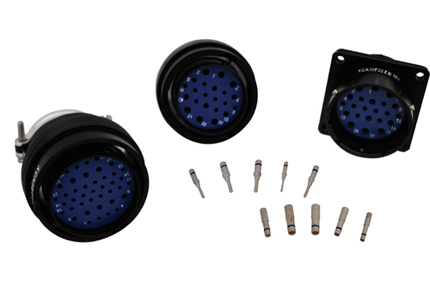

XCA(Y55A)系列密封圆形电连接器
本系列可与XC 型完全互换,比XC系列同规格产品重量轻，双面线簧孔，导线焊接，快速安全的连接系统，操作 简便、连接可靠，符合GJB2889-97标准。
技术特性
环境性能
工作温度：-55℃～+200℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度196m/s2
冲击：加速度980m/s2
恒加速度：980m/s2
防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求
电气性能
接触电阻及额定电流
接触件规格mm |
接触电阻mΩ |
额定电流A |
焊线筒内径mm |
φ1.0 |
≤5 |
5 |
φ1.4 |
φ1.5 |
≤2.5 |
10 |
φ2.0 |
φ2.0 |
≤1.25 |
20 |
φ2.5 |
φ3.0 |
≤0.75 |
40 |
φ3.0 |
额定电压、耐电压及绝缘电阻
工作环境 |
额定电压V |
耐电压V |
绝缘电阻MΩ |
常温常压 |
500 |
≥1500 |
≥5000 |
湿温状态 |
500 |
≥750 |
≥100 |
低气压条件1KPa |
150 |
≥200 |
— |
外壳间电连续性： ≤2.5mΩ
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：热固性材料
接触件：铜合金材料 表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次 |
