JF2-126分离脱离电连接器
●连接方式为手轮式
●分离方式为电磁解锁和机械解锁，瞬间强制分离
适用范围
JF2-126芯脱落电连接器适用于战略战术武器系统、航天运载系统级间及与地面设备之间的电气线路连接和自动分离，以及类似需要自动分离的场合。
使用环境条件
工作温度 -55℃～100℃
相对湿度 40±2℃时相对湿度90%～95%
工作气压 101.33kPa～6.67Pa
正弦振动 10～2000Hz 加速度147m/s2
冲 击 加速度980m/s2
加 速 度 加速度245m/s2
注：插合状态下，上述3项加速度值减半。
主要技术特性
接触件特性
|
插针直径(mm) |
1 |
2.2 |
4 |
|
接触件数目 |
114 |
8 |
4 |
|
额定电流(A) |
5 |
20 |
60 |
|
接触电阻(mΩ) |
≤10 |
≤5 |
≤5 |
绝缘电阻
|
标准大气条件 |
高温条件 |
潮湿条件 |
|
≥1000MΩ |
≥500MΩ |
≥20MΩ |
耐电压
|
标准大气条件 |
AC 1000Vrms |
|
低气压条件 |
AC 200Vrms |
|
潮湿条件 |
AC 500Vrms |
外壳间电连续性 不大于50mΩ(JF2A)
机械分离力 49N～196N
电磁分离 DC 27±3V（线包阻值6Ω～7Ω）
分离时间≤0.2s
机械寿命 300次
执行标准
Q/Ag1.031-87《JF2-126芯脱落电连接器技术条件》
军标线为ZZR-Q/Ag20310-2003《JF2-126型分离、脱落电连接器详细规范》
注:军标线产品的技术指标不尽相同、需要时必须另行确认。
型号标志
|
代号 |
JF |
2 |
A |
- |
126 |
T |
D |
W |
|
序号 |
① |
② |
③ |
|
④ |
⑤ |
⑥ |
⑦ |
① 矩形脱落电连接器
② 设计序号
③ 类别号：A-具备外壳间电连续性性能，无此性能不标注
④ 芯数： 126
⑤ 电连接器类别：T-插头，Z1-单层插座，Z2-双层插座
⑥ D-电磁分离插头，手动分离插头不标注
⑦ 插头电缆罩出线口形式：W-弯式，直式不标注

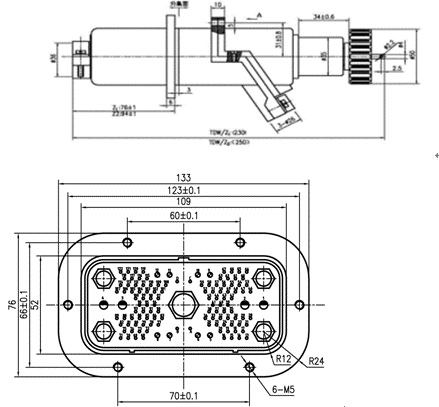

外形及安装尺寸
接触件孔位排列（插座插合面正视图）
型号规格
目前已有规格品种如下： JF2-126TD、JF2-126TDW、JF2-126Z 1、JF2-126Z 2、JF2-126TWa、JF2-126TWc、JF2-126Z 1a、JF2-126Z 2a、JF2-126Z 2b、JF2A-126TD、JF2A-126TDW、JF2A-126Z 1、JF2A-126Z 2； |
