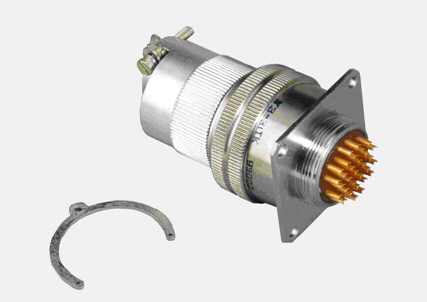

>>>>>>> Y3型直插式圆形密封电连接器

Y3型直插式圆形密封电连接器简介



●具有直插锁紧和直拨分离等特征

●锁紧可靠,使用方便

●插座密封方式有普通灌胶密封和玻璃封结二种类型

●安装方式有法兰盘式和电缆式二种

适用范围

Y3型直插式圆形密封电连接器广泛应用与各种电子电气设备之间的电路连接。

使用环境条件

工作温度  -55℃~125℃

相对湿度  40±2℃时相对湿度90%~95%

工作气压  101.33kPa~6.67Pa

正弦振动  10~50Hz 双振幅2mm

          50~2000Hz 加速度196m/s2

冲  击  加速度980m/s2

          加速度1200m/s2(Y3-24TK/ZJLM)

离  心  加速度490m/s2

主要技术特性

接触件特性

插针直径(mm)

0.8

1

工作电流(A)

3

5

接触电阻(mΩ)

≤10

≤15*

≤5

≤10*

*为玻璃封结型的接触电阻

绝缘电阻

标准大气条件

潮湿条件

高温条件

≥500MΩ

≥20MΩ

≥100MΩ

耐 电 压

标准大气条件

AC 500Vrms

低气压条件

AC 200Vrms

密封性

普通密封插座  0.3MPa

玻璃封结插座  不大于1.33×10-4Pa·L/s

(Y3-19ZJHR、Y3-31ZJHR)

              不大于1.33×10-5 Pa·L/s

(Y3-24ZJHR)

型号标志

代号

Y

3

-

19

Z

J

B

M

序号



① 圆形电连接器

② 设计序号

③ 芯数: 19、21、24、31

④ 电连接器类别:T-插头,Z-插座

⑤  接触件类型:J-插针,K-插孔

⑥  插座安装方式:L-电缆式,B-方法兰盘式,H-圆法兰盘式

⑦  插座密封形式:M-普通胶封,R-玻璃封结

注: ⑥、⑦标志只有插座有,插头无该标志。

绝缘电阻

标准大气条件

潮湿条件

高温条件

≥500MΩ

≥20MΩ

≥100MΩ

耐 电 压

标准大气条件

AC 500Vrms

低气压条件

AC 200Vrms

密封性

普通密封插座  0.3MPa

玻璃封结插座  不大于1.33×10-4Pa·L/s

(Y3-19ZJHR、Y3-31ZJHR)

              不大于1.33×10-5 Pa·L/s

(Y3-24ZJHR)

型号标志

代号

Y

3

-

19

Z

J

B

M

序号



① 圆形电连接器

② 设计序号

③ 芯数: 19、21、24、31

④ 电连接器类别:T-插头,Z-插座

⑤  接触件类型:J-插针,K-插孔

⑥  插座安装方式:L-电缆式,B-方法兰盘式,H-圆法兰盘式

⑦  插座密封形式:M-普通胶封,R-玻璃封结

注: ⑥、⑦标志只有插座有,插头无该标志。
