| | Y2系列电连接器 |  首页>Y2系列电连接器 |
|
特点简介
本系列产品系老式“P”型电连接器的换代产品。 具有体积小、重量轻、使用方便、耐插拔、导电 性能佳、密封性好的特点。广泛适用于各类电器 设备、仪器、仪表之间的线路连接。 |
 |
技术特征
环境性能
工作温度：-55℃~-125℃
相对湿度：40℃时达95%
工作高度：海拔20000m
振动：频率10Hz~2000Hz 加速度147m/s²
冲击：加速度490 m /s²
恒加速度：490 m /s²
气密性：耐气压0.2Mpa(仅密封性插座)
电气性能
接触电阻及额定电流
| 接触件规格（mm） |
接触电阻（mΩ） |
额定电流（A） |
| Φ0.8 |
≤8 |
3 |
| Φ1.0 |
≤5 |
5 |
| Φ1.5 |
≤3 |
10 |
| Φ2.5 |
≤1 |
25 |
额定电压、耐电压及绝缘电阻
| 工作环境 |
额定电压（V） |
耐电压（V） |
绝缘电阻（mΩ） |
| 常温常压 |
500 |
1500 |
≥3000 |
| 湿 热 |
500 |
750 |
≥100 |
| 高 温 |
500 |
---- |
≥500 |
| 低气压条件4.39kpa |
250 |
350 |
---- |
注：接触件数为32、37、65、81、120时，耐电压则为1000V
机械性能
壳体：铝合金铸造件
镀层：喷漆
绝缘体：耐热热塑性
接触件：铜合金材料
镀 层 ： 金
机械寿命：500次

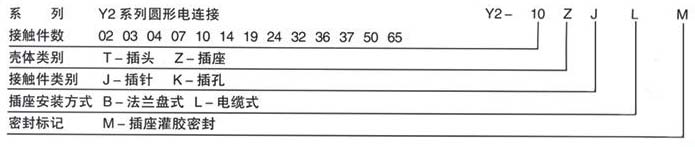

标记、代号及意义

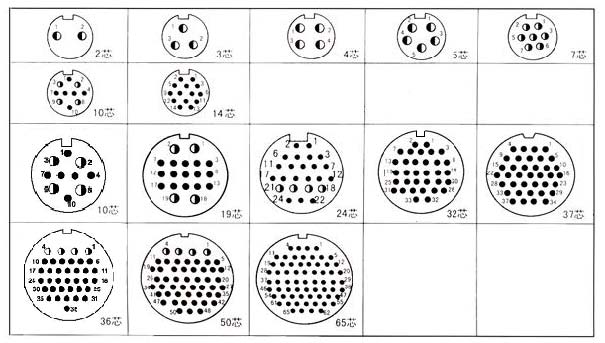

Y2接触件排列图

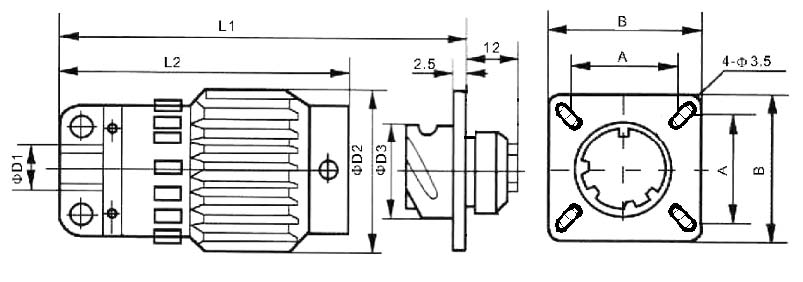

外形安装及尺寸
| 型号 |
安装尺寸 |
外形尺寸 |
| A |
D1 |
M左 |
B |
D2 |
D3 |
L |
L1 |
L2 |
| Y2-7TK |
22~24 |
Φ12 |
M21*0.75 |
31 |
Φ31 |
Φ22.7 |
79 |
51 |
45 |
| Y2-7ZJLM |
| Y2-7ZJBM |
| Y2-10TK |
22~24 |
Φ12 |
M21*0.75 |
31 |
Φ31 |
Φ22.7 |
79 |
51 |
45 |
| Y2-10ZJLM |
| Y2-10ZJBM |
| Y2-14TK |
22~24 |
Φ12 |
M21*0.75 |
31 |
Φ31 |
Φ22.7 |
79 |
51 |
45 |
| Y2-14ZJLM |
| Y2-14ZJBM |
| Y2-19TK |
28 |
Φ18 |
M28*1 |
38 |
Φ38 |
Φ28.7 |
88 |
56 |
49 |
| Y2-19ZJLM |
| Y2-19ZJBM |
| Y2-24TK |
28 |
Φ18 |
M28*1 |
38 |
Φ38 |
Φ28.7 |
88 |
56 |
49 |
| Y2-24ZJLM |
| Y2-24ZJBM |
| Y2-32TK |
28 |
Φ18 |
M28*1 |
38 |
Φ38 |
Φ28.7 |
88 |
56 |
49 |
| Y2-32ZJLM |
| Y2-32ZJBM |
| Y2-37TK |
28 |
Φ18 |
M28*1 |
38 |
Φ38 |
Φ28.7 |
88 |
56 |
49 |
| Y2-37ZJLM |
| Y2-37ZJBM |
| Y2-36TK |
36 |
Φ26 |
M36*1 |
46 |
Φ46 |
Φ36.7 |
108 |
67 |
60 |
| Y2-36ZJLM |
| Y2-36ZJBM |
| Y2-50TK |
36 |
Φ26 |
M36*1 |
46 |
Φ46 |
Φ36.7 |
108 |
67 |
60 |
| Y2-50ZJLM |
| Y2-50ZJBM |
| Y2-65TK |
36 |
Φ26 |
M36*1 |
46 |
Φ46 |
Φ36.7 |
108 |
67 |
60 |
| Y2-65ZJLM |
| Y2-65ZJBM |
注：Y2-3芯、4芯、5芯安装尺寸等同Y2-7芯安装尺寸。
Y2-大10芯安装尺寸等同Y2-19芯安装尺寸。 | | | | | | 点击数：0 录入时间：2011-4-21 14:22:14 【打印此页】 【关闭】 | | | | |
|
|
