LYP系列电连接器
特点简介
本系列产品壳体采用高强度铝合金材料加工而成，卡口式 外槽连接，具有体积小、重量轻、使用方便、耐插拔、导 电性能佳等特点。广泛适用于各类电器设备、仪器、仪表 之间的线路连接。
技术特征
环境性能
工作温度：-55℃~-125℃
相对湿度：40℃时达95%
工作高度：海拔20000m
振动：频率10Hz~2000Hz 加速度147m/s²
冲击：加速度490 m /s²
恒加速度：490 m /s²
气密性：耐气压0.2Mpa(仅密封性插座) |
 |
电气性能
接触电阻及额定电流
| 接触件规格（mm） |
接触电阻（mΩ） |
额定电流（A） |
| Φ0.8 |
≤8 |
3 |
| Φ1.0 |
≤5 |
5 |
| Φ1.5 |
≤3 |
10 |
| Φ2.5 |
≤1 |
25 |
额定电压、耐电压及绝缘电阻
| 工作环境 |
额定电压（V） |
耐电压（V） |
绝缘电阻（mΩ） |
| 常温常压 |
500 |
1500 |
≥3000 |
| 湿 热 |
500 |
750 |
≥100 |
| 高 温 |
500 |
---- |
≥500 |
| 低气压条件4.39kpa |
250 |
350 |
---- |
注：接触件数为32、37、65芯时，耐电压则为1000V
机械性能
壳体：高强度铝合金材料
镀层： 阳极氧化着色、电熔镀漆、镀镍
绝缘体：耐热热塑性
接触件：铜合金材料
镀层 金
机械寿命：500次

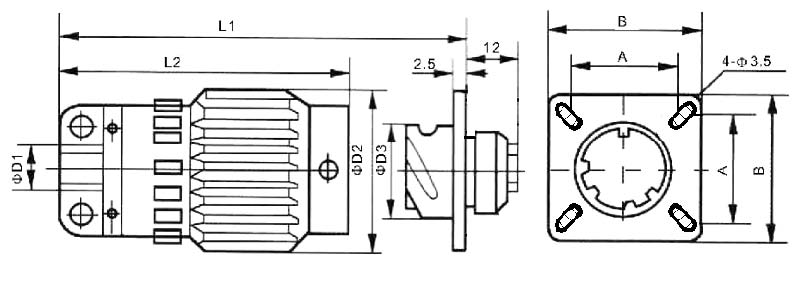

外形安装及尺寸
| 型号 |
安装尺寸 |
外形尺寸 |
| A |
D1 |
M左 |
B |
D2 |
D3 |
L |
L1 |
L2 |
| LYP21 |
22~24 |
Φ12 |
M21×0.75 |
31 |
Φ31 |
Φ22.7 |
79 |
51 |
45 |
| LYP28 |
28~32 |
Φ18 |
M28×1 |
38 |
Φ38 |
Φ28.7 |
88 |
56 |
49 |
| LYP36 |
36~40 |
Φ26 |
M36×1 |
46 |
Φ46 |
Φ36.7 |
108 |
67 |
60 |

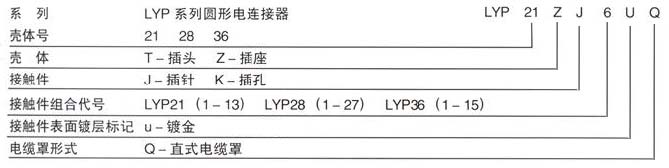

标志、代号及意义

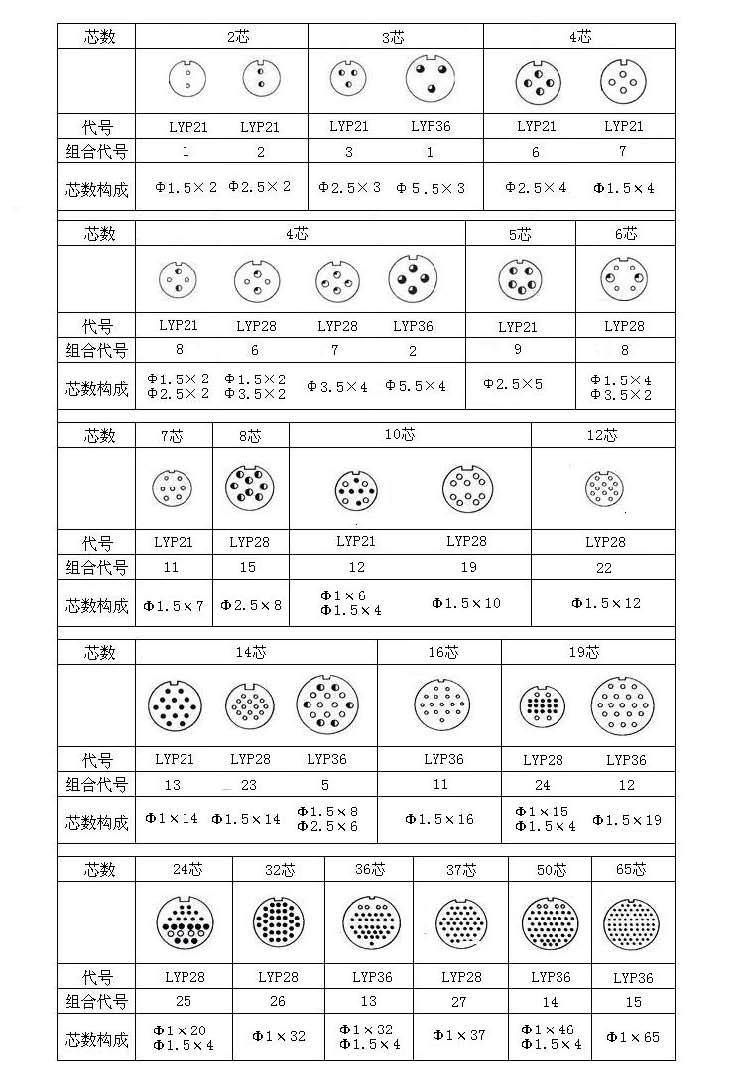

LYP接点型谱图（装针绝缘体插合面视图）
