XCG系列
简 介
本系列产品是在XC基础上开发的高性能产品，可与XC 型完全互换。可靠的密封性能：头、座内部的密封层设 计，使连接器具有密封性，可承受0.3大气压的压差。 头、座之间的密封设计，使接触件与外部环境完全隔离， 密封性好，防水汽能力强。快速安全的连接系统，操作 简便、连接可靠。
技术特性
环境性能
工作温度：-55℃～+200℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度196m/s2
冲击：加速度490m/s2
恒加速度：490m/s2
防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求 |
 |
电气性能
接触电阻及额定电流
|
接触件规格mm |
接触电阻mΩ |
额定电流A |
焊线筒内径mm |
|
φ1.0 |
≤5 |
5 |
φ1.4 |
|
φ1.5 |
≤2.5 |
10 |
φ2.0 |
|
φ2.0 |
≤1.25 |
20 |
φ2.5 |
|
φ3.0 |
≤0.75 |
40 |
φ3.0 |
|
φ4.5 |
≤0.35 |
60 |
φ3.0 |
额定电压、耐电压及绝缘电阻
|
工作环境 |
额定电压V |
耐电压V |
绝缘电阻MΩ |
|
常温常压 |
500 |
≥1500 |
≥5000 |
|
湿温状态 |
500 |
≥750 |
≥100 |
|
低气压条件1KPa |
150 |
≥200 |
— |
外壳间电连续性：≤2.5mΩ
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：热固性材料
接触件：铜合金材料 表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次

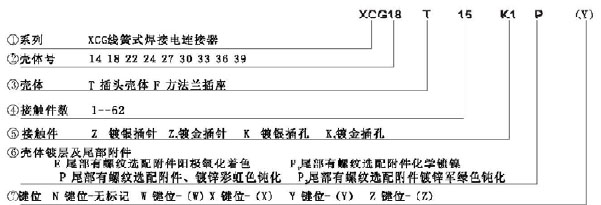

标记代号及意义
说明：1、表示整套电连接器时，标记代号采用分数形式，插座标记写作分子，插头标记写作分母，中间用斜线隔开。
2、对于选配附件的插头（座），可在其标记代号后加+再写出所选附件。
注：该系列产品的外形尺寸与XC系列相同

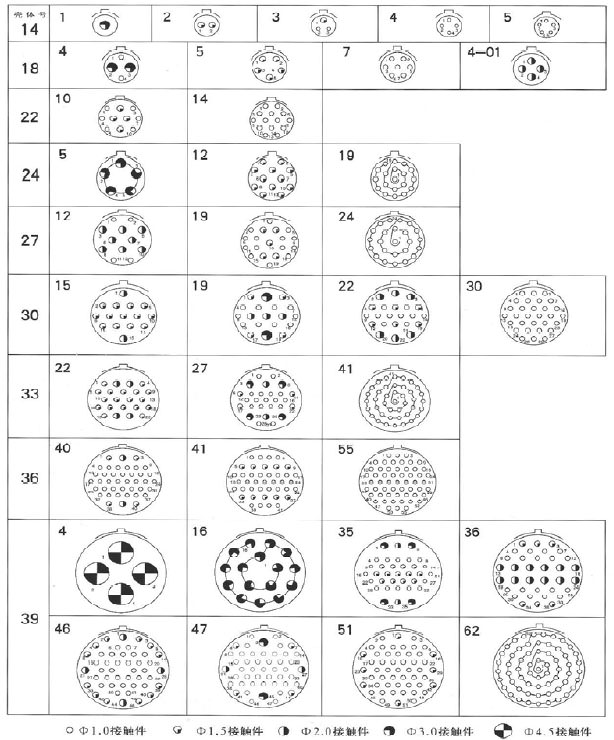

XCG系列接点排列（装针绝缘体插合面视图）
