CXCH-01系列

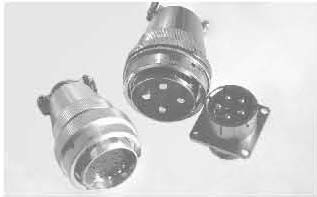

简 介
本系列是CXCH的改进型。壳体壁厚增加，提高了产品的 机械强度。本系列共有九种性别，三十二种孔位排列。 广泛适用于舰船、机床、邮电通讯等设备和恶劣的环境中。 符合GJB2889。
技术特性
环境性能
工作温度：-55℃～+200℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度196m/s2
冲击：加速度490m/s2
恒加速度：490m/s2
防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求。 |
 |
电气性能
接触电阻及额定电流
|
接触件规格mm |
接触电阻mΩ |
额定电流A |
焊线筒内径mm |
适配导线 mm2 |
|
φ1 |
≤5 |
5 |
φ1.4 |
1.0 |
|
φ1.5 |
≤2.5 |
10 |
φ2.0 |
1.5 |
|
φ2 |
≤1.25 |
20 |
φ2.5 |
3.0 |
|
φ3 |
≤0.75 |
40 |
φ3.0 |
6.0 |
额定电压、耐电压及绝缘电阻
|
工作环境 |
额定电压V |
耐电压V |
绝缘电阻MΩ |
|
常温常压 |
500 |
≥1500 |
≥5000 |
|
湿热 |
500 |
≥1125 |
≥100 |
|
高温 |
— |
— |
≥1000 |
|
低气压条件1KPa |
250 |
≥300 |
— |
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：耐热热固性材料
外壳间电连续性：铝合金外壳≤2.5mΩ
接触件：铜合金材料 表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次

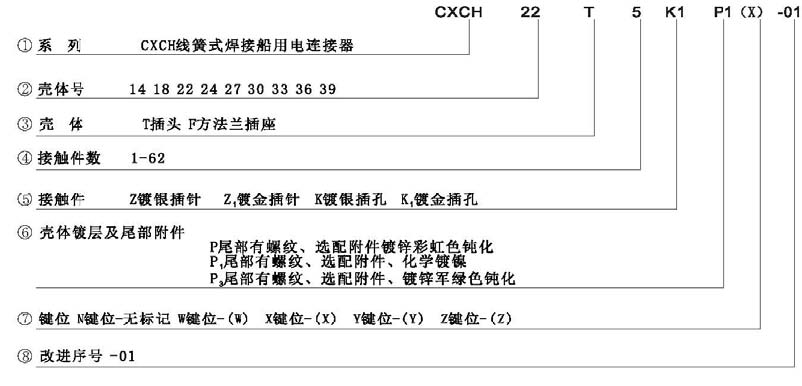

标记代号及意义
接点排列
该系列接点排列与XC系列相同
外形尺寸

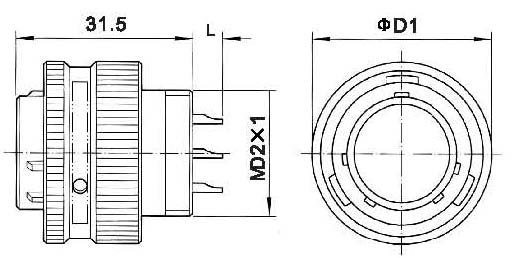

CXCH-01系列插头
插头装针时，焊线杯伸出壳体长度L=2或7.5
插头装孔时，焊线杯伸出壳体长度L=2或7.5
|
外壳号 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
|
D1 |
28 |
32 |
34 |
37 |
40 |
43 |
46 |
49 |
52 |
|
D2 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |

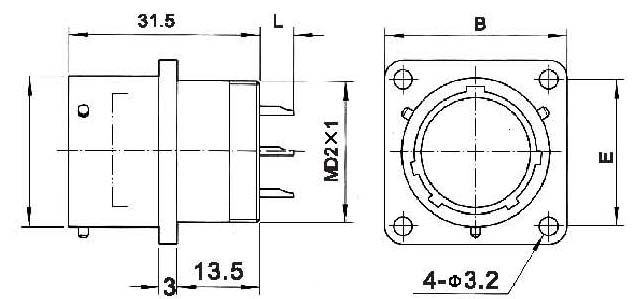

CXCH-01系列插座
插座装针时，焊线杯伸出壳体长度L=2或7.5
插座装孔时，焊线杯伸出壳体长度L=2或7.5
|
壳体号 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
|
D1 |
19.7 |
23.7 |
25.7 |
28.7 |
31.7 |
34.7 |
37.7 |
40.7 |
43.7 |
|
D2 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
|
B |
27.5 |
30 |
32 |
34.5 |
36.5 |
39.5 |
41 |
43 |
46 |
|
E |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
34 |
36 |
39 |

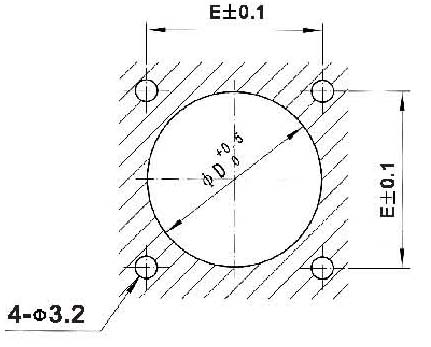

面板开孔建议尺寸
|
壳体号 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
|
D |
18.5 |
22.5 |
24.5 |
27.5 |
30.5 |
33.5 |
36.5 |
39.5 |
42.5 |
|
E |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
34 |
36 |
39 |

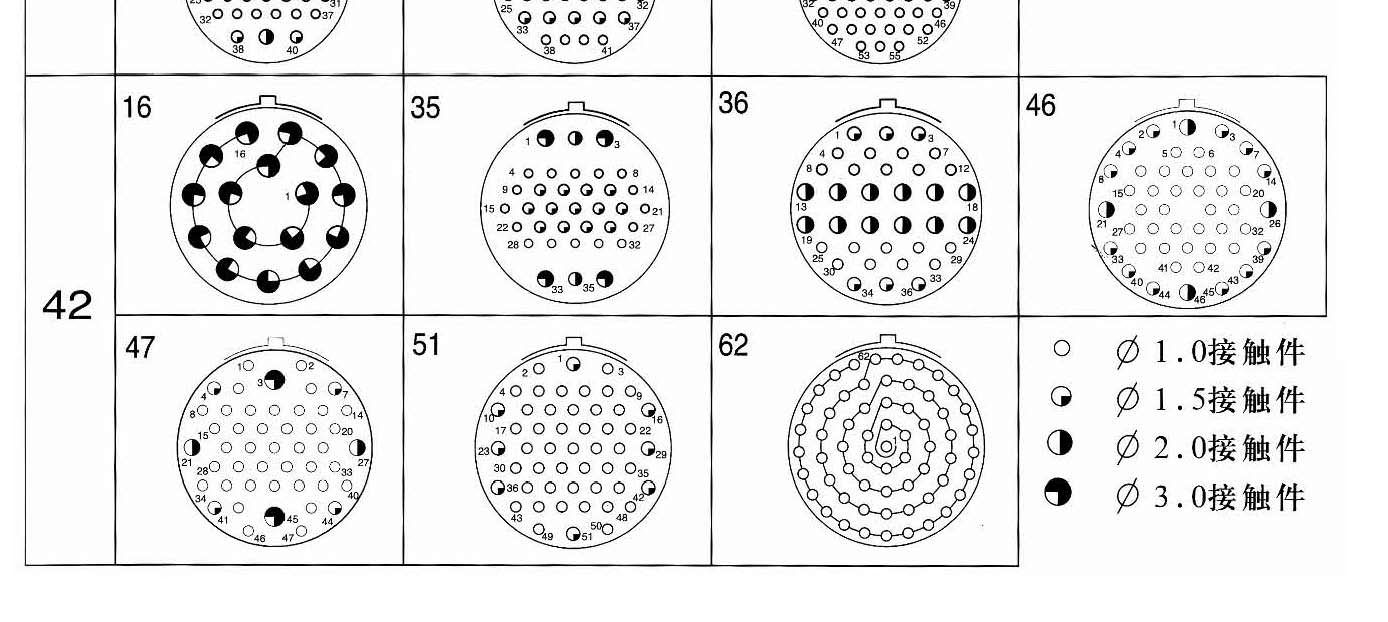

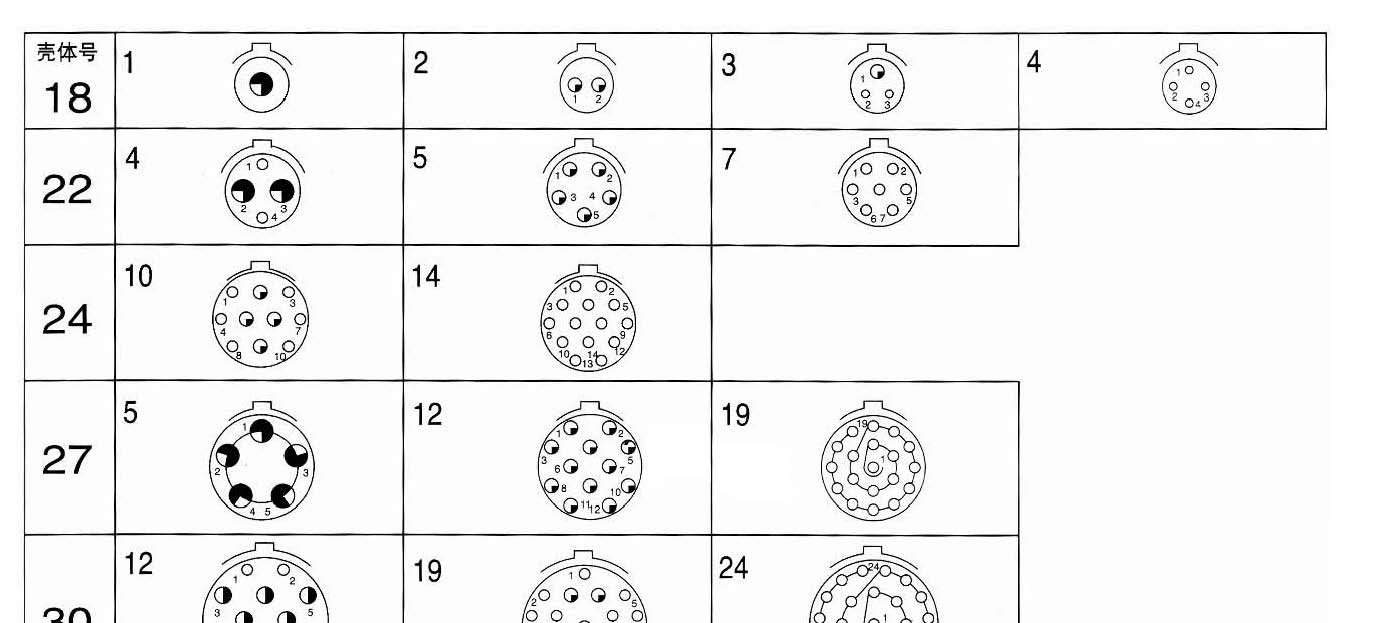

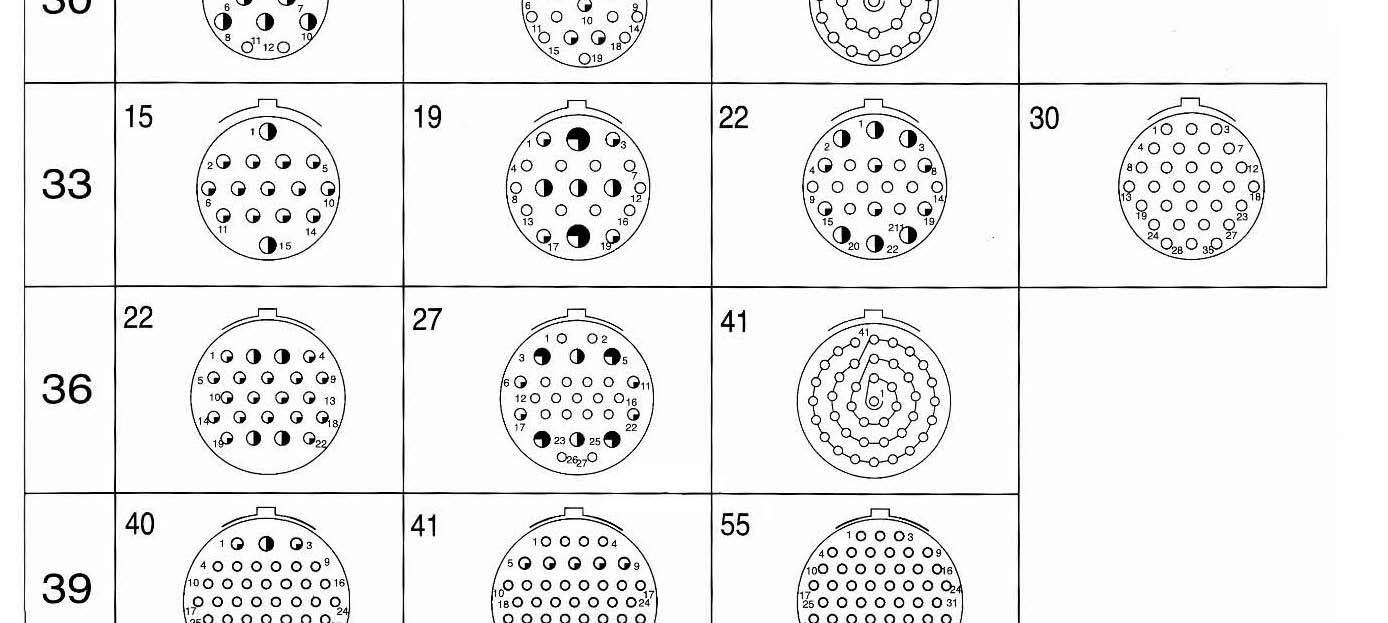

CXCH-01系列接点排列（装针绝缘体插合面视图）
