  J30J直插印制板N-J系列微矩形电连接器 首页>J30J直插印制板N-J系列微矩形电连接器
产品特点简介
接触件尾端与印制板的连接方式为直插式,印制板网格尺寸为1.27×2.54。

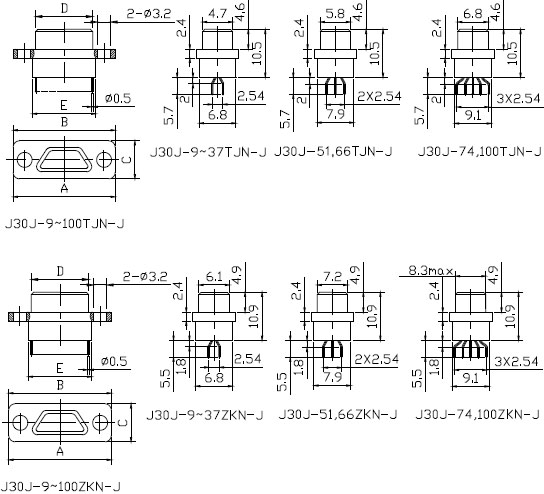

产品外形尺寸

订货标志
A
B
C
D
E
J30J-9TJN/ZKN-J
19.6
14.3
7.6
8.3(TJN-J)
9.8(ZKN-J)
9.9
J30J-15TJN/ZKN-J
23.5
18.2
7.6
12.3(TJN-J)
13.7(ZKN-J)
13.8
J30J-21TJN/ZKN-J
27.4
22
7.6
16(TJN-J)
17.4(ZKN-J)
17.6
J30J-25TJN/ZKN-J
29.8
24.5
7.6
18.6(TJN-J)
20(ZKN-J)
20.2
J30J-31TJN/ZKN-J
33.6
28.3
7.6
22.4(TJN-J)
23.8(ZKN-J)
24
J30J-37TJN/ZKN-J
37.4
32.2
7.6
26.3(TJN-J)
27.7(ZKN-J)
27.8
J30J-51TJN/ZKN-J
36.4
30.86
8.7
25(TJN-J)
26.5(ZKN-J)
26.6
J30J-66TJN/ZKN-J
42.9
37.3
8.7
31.4(TJN-J)
32.9(ZKN-J)
33
J30J-74TJN/ZKN-J
38.8
33.5
9.7
27.5(TJN-J)
29(ZKN-J)
29.1
J30J-100TJN/ZKN-J
54.7
45.7
9.7
35(TJN-J)
36.6(ZKN-J)
36.6

安装开孔尺寸
产品的安装开孔尺寸见“J30J系列产品安装开孔尺寸”。
