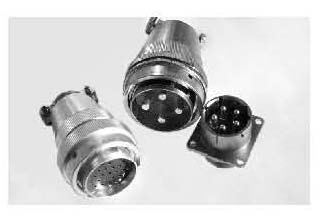

CXCH系列
简 介
为XC系列派生产品，主要技术性能与XCH基本相同。 插头、插座端接方式为焊接。可应用于各种恶劣环境。符合GJB2889。
技术特性
环境性能
工作温度：-55℃～+200℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度196m/s2
冲击：加速度490m/s2
恒加速度：490m/s2
防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求。 |
 |
电气性能
接触电阻及额定电流
|
接触件规格（mm） |
接触电阻（mΩ） |
额定电流（A） |
|
φ1 |
≤5 |
5 |
|
φ1.5 |
≤2.5 |
10 |
|
φ2 |
≤1.25 |
20 |
|
φ3 |
≤0.75 |
40 |
额定电压及耐电压
|
工作环境 |
额定电压V |
耐电压V |
|
常温常压 |
500 |
≥1500 |
|
湿热状态 |
500 |
≥300 |
|
低气压状态1KPa |
250 |
≥300 |
绝缘电阻：MΩ
|
工作等级 |
标准条件 |
高温 |
湿温 |
|
绝缘电阻 |
≥5000 |
≥1000 |
≥100 |
外壳间电连续性：铝合金外壳≤2.5 mΩ
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：耐热热固性材料
接触件：铜合金材料表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次

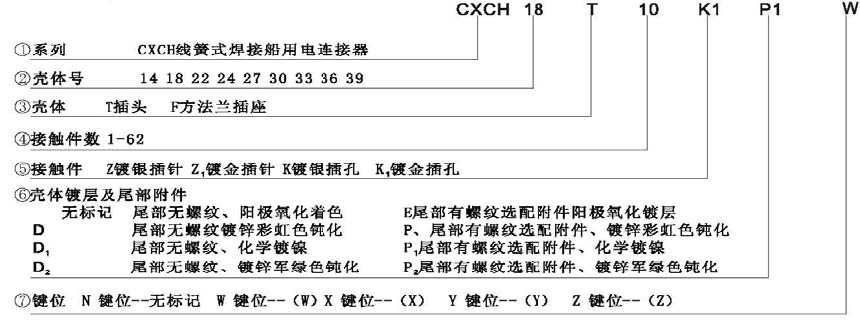

标记代号及意义
说明：
1、表示整套电连接器时，标记代号采用分数形式，插座标记写作分子，插头标记写作分母。中间用斜线隔开。
2、对于选配附件的插头（座），可在其标记后加上+后，再写出所选附件。
注：外形尺寸及接点排列与XC相同，详细请见XC系列。 | | | | | | 点击数：0 录入时间：2011-4-21 14:33:26 【打印此页】 【关闭】 | | | | |
|
|
