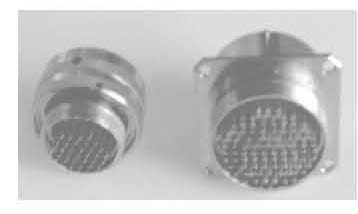

XCF系列
简 介
该产品接点密度等效于MIL-C-38999-1系列。特点是 密度高、体积小重量轻。有7-129芯，9种孔位排列。 其它性能与XCE基本相同。
主要技术性能
机械性能
工作温度：-55℃～+200℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度196m/s2
冲击：加速度490m/s2
恒加速度：490m/s2
防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求 |
 |
电气性能
接触电阻及额定电流
接触件φ0.635mm
接触电阻≤0.025Ω
额定电流1A
额定电压、耐电压及绝缘电阻
|
工作环境 |
额定电压V |
耐电压V |
绝缘电阻MΩ |
|
常温常压 |
250 |
1000 |
≥500 |
|
湿热 |
250 |
750 |
≥20 |
|
低气压条件1KPa |
115 |
200 |
— |
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：热固性材料
接触件：铜合金材料 表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次

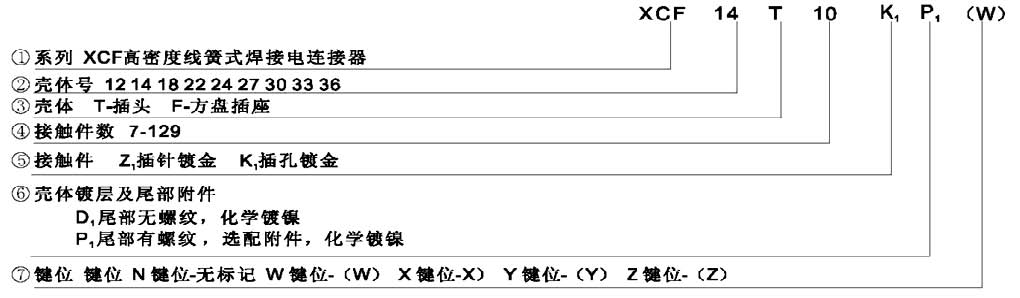

标记代号及意义
注：1、表示整套电连接器时，标记代号采用分数形式，插座标记写作分子，插头标记写作分母，中间用斜线隔开。
2、插头、插座型号在产品上直接标出，电连接器型号供用户订货和公司生产、经营管理用。
3、对于选配附件的插头（座），可在其标记代号后加+再写出所选附件。
例如：XCF系列14型装镀金插孔插座，接触件芯数为10芯，壳体化学镀镍，N键位
型号为：XCF14F10K1P1
XCF系列14型装镀金插针插头，接触件芯数为10芯，壳体化学镀镍，N键位
型号为：XCF14T10Z1P1
整套连接器型号为：XCF14F10K1P1/P1
外形尺寸

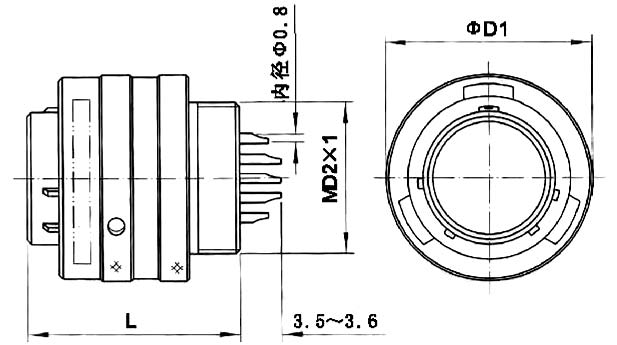

XCF插头
|
壳体号 |
12 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
|
D1 |
19.5 |
21.5 |
25.5 |
29.5 |
31.5 |
34.5 |
37.5 |
40.5 |
43.5 |
|
D2 |
12 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
|
L |
25.5 |
28.5 |

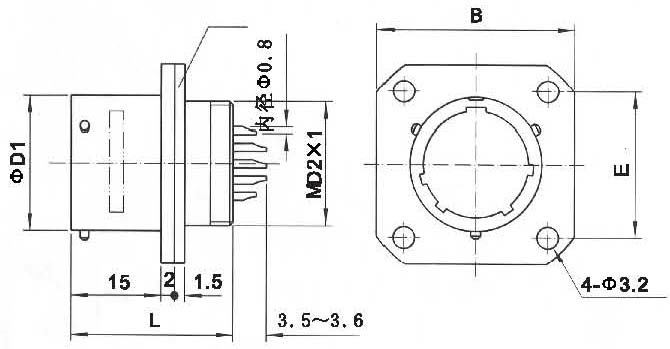

XCF插座(XCF插座带螺纹和不带螺纹两种外形尺寸相同，图形以带螺纹为例)
|
壳体号 |
12 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
|
D1 |
13.7 |
15.7 |
19.7 |
23.7 |
25.7 |
28.7 |
31.7 |
34.7 |
37.7 |
|
D2 |
12 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
|
B |
23 |
25 |
27.5 |
30 |
32 |
34.5 |
36.5 |
39.5 |
41 |
|
E |
17 |
19 |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
34 |
|
L |
25.5 |
28.5 |

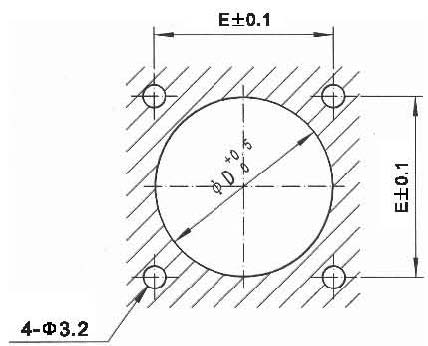

XCF插座面板开孔建议尺寸
|
壳体号 |
12 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
|
D |
12.5 |
14.5 |
18.5 |
22.5 |
24.5 |
27.5 |
30.3 |
33.5 |
36.5 |
|
E |
17 |
19 |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
34 |

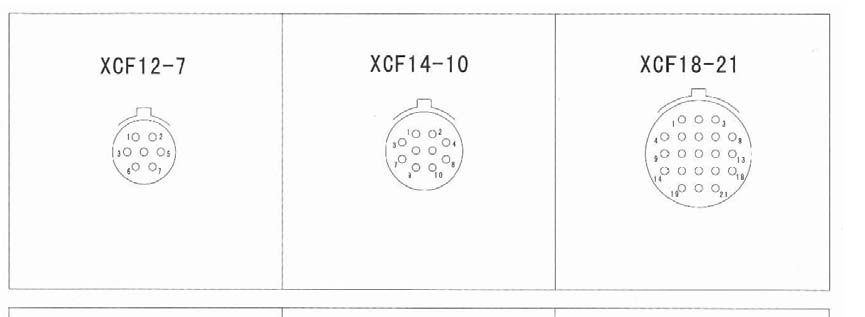

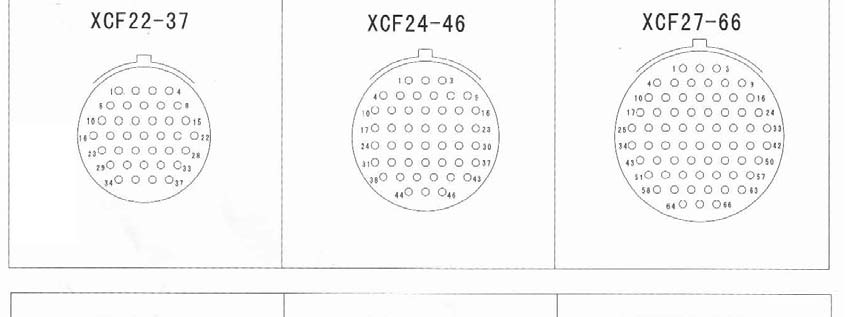

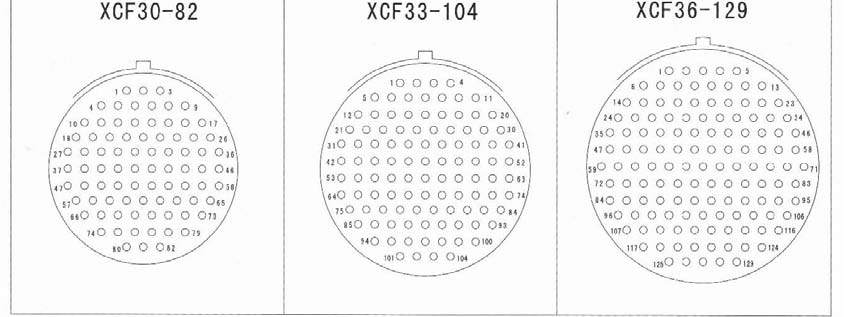

XCF系列接点排列（装针绝缘体插合面视图）
