| | XS系列普通圆形电连接器 |  首页>XS系列普通圆形电连接器 |
| XS系列普通圆形电连接器
简介：
本系列产品主要适用于低压信号 连接，采用直插自锁结构，该产 品具有体积小、快速分离的特点。
主要技术性能
环境性能
—工作温度：－20℃～70℃
机械性能
—壳 体：铜合金 —接 触 件：铜合金
—镀 层：镍 —镀 层：金
—绝缘体：热塑性材料 —机械寿命：250次 |
 |
电气性能
—接触电阻及额定电流
| 接触件规格（mm） |
接触电阻（mΩ） |
额定电流（A） |
| Φ0.8 |
≤8 |
3 |
| Φ1 |
≤5 |
5 |
| Φ1.5 |
≤3 |
10 |
—额定电压、 耐电压及绝缘电阻
| 工作环境 |
额定电压（V） |
耐电压（V） |
绝缘电阻（mΩ） |
| 常温常压 |
500 |
1500 |
≥3000 |
| 湿 热 |
500 |
750 |
≥100 |
| 高 温 |
500 |
---- |
≥500 |
| 低气压条件4.39kpa |
250 |
350 |
---- |

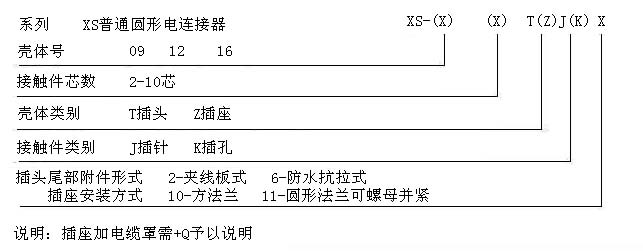

标志、代号及意义

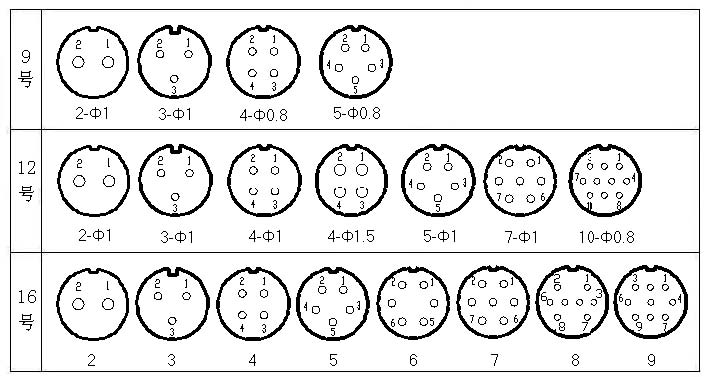

接点排列图（装针绝缘体插合面视图）
XS9插座外形及安装尺寸（螺母并紧）
XS9插头外形及尺寸
XS12插座外形及安装尺寸（螺母并紧圆形）
XS12插座外形及安装尺寸（方法兰）
XS12插头外形及尺寸
XS16插座外形及安装尺寸（螺母并紧）
XS16插座外形及安装尺寸（方法兰）
XS16插头外形及尺寸
