J7系列电连接器
特点简介
■ 该系列产品连接方式为直插连接，使用方便，可快速插拨，带有独特的双重锁 紧机构，防雨外壳屏蔽，插座灌胶密封。
■ 插孔采用线簧孔，可靠性高，插拨力小，使用寿命长。
■ 广泛适用于各种电子仪器、电器设备系统之间的电路连接。
■ 采用国家军用标准为GJB176A—98《J7系列耐环境线簧孔矩形电连接器规范》。
技术特性
环境性能
—工作温度：—55℃～+125℃
—相对湿度：40±2℃时相对湿度92%—98%
—工作气压：101.33KPa～6.67Pa
—正弦振动：10Hz～2000Hz加速度245 m/s2
—密封性（仅密封插座）：耐气压0.2MPa
—冲击：加速度1176m/s2
—碰撞：加速度392m/s2
—离心：加速度784m/s2
—防雨：降雨量5mm/min
—机械寿命：1000次 |
 |
电气性能
—绝缘电阻：
|
标准大气压 |
潮湿条件 |
高温条件 |
淋雨条件 |
|
≥500MΩ |
≥50MΩ |
≥500MΩ |
≥4MΩ |
—接触电阻：≤8mΩ —工作电流;3A
—耐电压：
|
标准大气条件 |
低气压条件 |
|
AC1000Vrms |
AC150Vrms |
标记示例

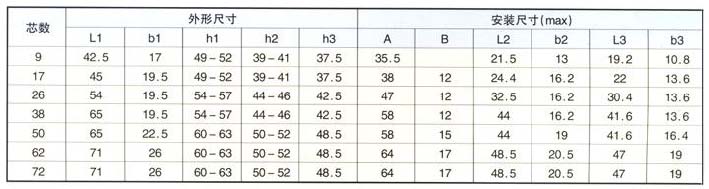

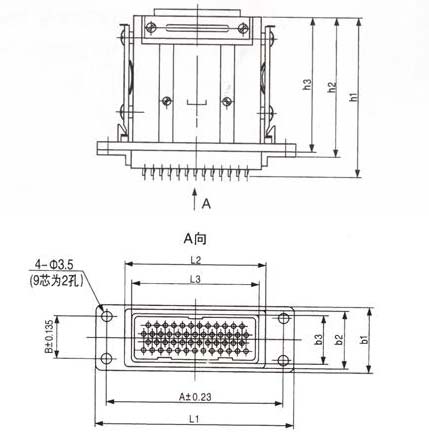

外形及安装尺寸

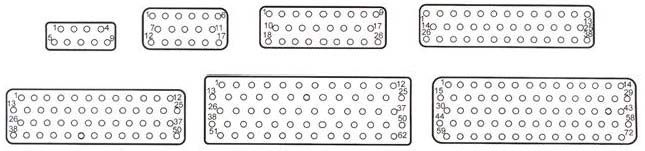

接触件孔位排列
