| XC系列及其派生系列电连接器附件
XC系列电连接器除插座、插头已配直式屏蔽帽及直式弯式电缆夹外，为了扩大XC系列电连接器的使用范围，方便用户，还配有下列专用附件，可供使用单位选择。
用户在选用本附件时请充分考虑以下几点说明：
附件分为屏蔽和非屏蔽两种。
屏蔽外壳有多种镀层方式可供选择：：镀锌军绿色或彩虹色钝化、化学镀镍及镀镉等。
非屏蔽镀层仅有一种镀层方式：阳极氧化后着色。
屏蔽外壳具有防电磁干扰功能。
选择附件时请考虑安装位置的限制，并根据实际要求选用不同结构的附件。
应根据电缆直径选用本附件。
|
序号 |
附件名称及型号 |
性能 |
订货方式 |
|
1 |
直式电缆夹 |
夹紧电缆，可屏蔽 |
随具产品型号一起订货 |
|
2 |
弯式电缆夹 |
|
|
3 |
XC-FJA |
夹紧电缆，可屏蔽 |
需单独订货 |
|
4 |
XC-FJC |
|
|
5 |
XC-FJD/FJDP |
|
|
6 |
XC-FJHP |
|
|
7 |
XC-FJB/FJBP(插座防护盖) |
保护插头和插座 |
|
8 |
XC-FJE/FJEP(插头防护盖) |
|
|
9 |
XC-FJGP |
夹紧电缆，可屏蔽
防水 |
|
10 |
XC-FJGWP |
|
|
11 |
XC-FJJP |
|
订货说明：
1、所选购电缆附件型号可写在想配套的产品型号后，并在中间标上+号。例：带附件的插座XC30F30ZP+FJC带附件的插头XC30T30ZP+FJDP
2、如果单独订购某种型号的电缆附件，需写出适配壳体号及电缆附件型号。例：XC30-FJDP
3、对于屏蔽镀层的附件，均以镀锌彩虹色钝化为基本型号，若要改变产品镀层，可在基本型号中的最后一个字母后加数字下标来表示，我们规定：
化学镀镍产品加数字下标1 镀锌军绿色钝化产品加数字下标3
即：XC-FJBP-01为镀锌彩虹色钝化 XC-FJBP1-01为化学镀镍产品 XC-FJBP3-01为镀锌军绿色钝化产品

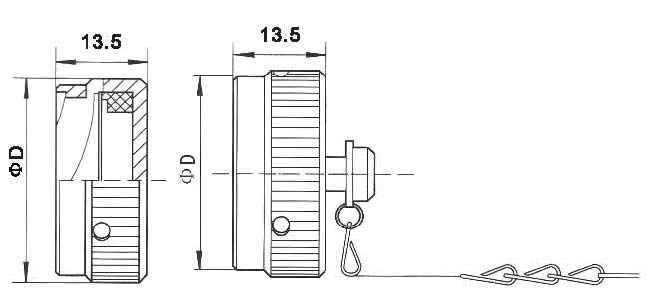

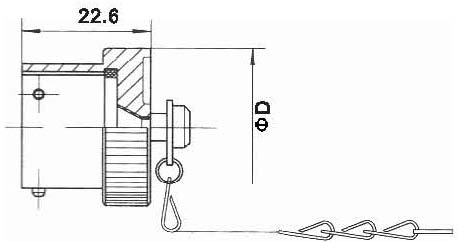

插座、插头防护盖附件
插座、插头防护盖附件（分为两种内容）
不带匙链：非屏蔽镀层XC-FJB、屏蔽镀层XC-FJBP
带匙链：非屏蔽镀层XC-FJB-01、屏蔽镀层XC-FJBP-01
该附件可使插座拥有防潮湿、防盐雾、防霉菌、防淋雨的能力。
|
壳体号 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
D |
23 |
27 |
31 |
33 |
36 |
39 |
42 |
45 |
48 |
插头防护盖附件XC-FJEP
该附件可使插头拥有防潮湿、防盐雾、防霉菌、防淋雨的能力。
|
壳体号 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
D |
21.7 |
25.7 |
29.7 |
31.7 |
34.7 |
37.7 |
40.7 |
43.7 |
46.7 |
普通电缆附件
XC-FJA屏蔽电缆附件
该附件用于带有屏蔽网的屏蔽电缆的夹紧，仅适用于屏蔽电连接器。要求有较大的空间。电缆的屏蔽网夹在套筒与压环之间，通过螺帽上紧，使屏蔽网与套筒紧紧连在一起，起到屏蔽作用。同时电缆通过压板夹紧，可使电缆与连接器连接处不受力。
装配示意图如下
标记示例：
XC30FJA-24表示与30号壳体相适配最大出线口直径为φ24。
注：XC14型无适配的FJA附件
|
壳体号 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
A |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
Dmin |
8 |
8 |
14 |
12 |
16 |
12 |
16 |
12 |
16 |
18 |
20 |
16 |
18 |
22 |
12 |
16 |
22 |
24 |
12 |
18 |
26 |
|
Dmax |
16 |
16 |
22 |
20 |
24 |
20 |
24 |
20 |
24 |
26 |
28 |
24 |
26 |
30 |
20 |
24 |
30 |
32 |
20 |
26 |
34 |
|
E |
36 |
36 |
36 |
40 |
37.5 |
40 |
44 |
40 |
37.5 |
46 |
43 |
44 |
46 |
45 |
40 |
40 |
43.5 |
48 |
40 |
39.5 |
49.5 |

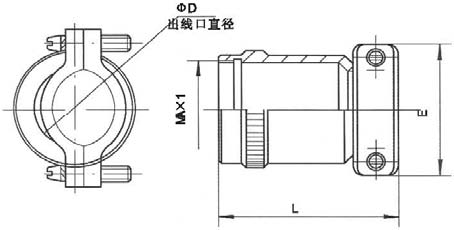

XC-FJC屏蔽电缆附件
该附件用于电缆的夹紧，安装空间适中
标记示例：
XC27FJC-20表示可与27号壳体适配，最大出线口直径为φ20
|
壳体号 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
A |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
Dmin |
10 |
7 |
10 |
13 |
6 |
11 |
14 |
10 |
14 |
20 |
14 |
16 |
19 |
15 |
19 |
26 |
22 |
23 |
26 |
26 |
28 |
22 |
26 |
30 |
34 |
|
Dmax |
14 |
11 |
14 |
17 |
10 |
15 |
18 |
14 |
18 |
24 |
18 |
20 |
23 |
19 |
23 |
30 |
26 |
27 |
30 |
30 |
32 |
26 |
30 |
34 |
38 |
|
E |
27 |
22 |
26 |
29.5 |
24 |
27 |
30.5 |
28 |
30.5 |
37.5 |
30.5 |
33 |
36 |
32 |
36 |
43.5 |
40.5 |
43.5 |
40 |
43.5 |
45.5 |
42 |
44.5 |
47.5 |
52.5 |
|
L |
30 |
40 |
30 |
40 |
50 |

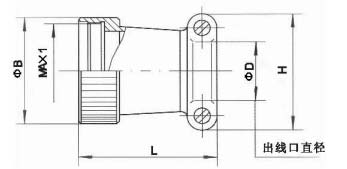

XC-FJD非屏蔽，XC-FJDP屏蔽电缆附件
该附件用于电缆夹紧，安装空间较小。套筒内壁向电缆出线口方向为锥面，通过两个压板将电缆夹紧。与FJC相比，FJD、FJDP适用于较细的信号电缆。
|
适配用壳体号 |
A |
B |
Dmin |
Dmax |
H |
xl |
|
14 |
14 |
16.5 |
7 |
8 |
22 |
23.5 |
|
18 |
18 |
20.5 |
7 |
8 |
22 |
23.5 |
|
22 |
22 |
24.5 |
10 |
13 |
27 |
27 |
|
24 |
24 |
26.5 |
10 |
13 |
27 |
30 |
|
27 |
27 |
30 |
10 |
13 |
27 |
30 |
|
30 |
30 |
33 |
12 |
18 |
32 |
35.5 |
|
33 |
33 |
36 |
12 |
18 |
32 |
35.5 |
|
36 |
36 |
39 |
16 |
23 |
37 |
40.5 |
|
39 |
39 |
42 |
16 |
23 |
37 |
40.5 |
XC-FJHP屏蔽电缆附件，该附件是目前的安装空间最小的电缆夹紧附件
|
适配用壳体号 |
A |
B |
Dmin |
Dmax |
H |
XL |
|
14 |
14 |
16.5 |
7 |
8 |
22 |
22 |
|
18 |
18 |
20.5 |
7 |
8 |
22 |
22 |
|
22 |
22 |
24.5 |
10 |
13 |
27 |
25 |
|
24 |
24 |
26.5 |
10 |
13 |
27 |
25 |
|
27 |
27 |
30 |
10 |
13 |
27 |
25 |
|
30 |
30 |
33 |
12 |
18 |
32 |
30 |
|
33 |
33 |
36 |
12 |
18 |
32 |
30 |
|
36 |
36 |
39 |
16 |
23 |
37 |
30 |
|
39 |
39 |
42 |
16 |
23 |
37 |
30 |
特殊功能的附件
根据用户的特殊使用要求。特别是在船舶工业，因其使用环境恶劣，不仅要求电连接器具有防盐雾放淋雨、防霉菌等性能，在舱外使用时还要求具有一定的防水功能。针对于此，我厂向用户推荐以下附件供用户选用。
XC-FJJP、XC-FJJP01屏蔽电缆附件
XC-FJJP适用于较软的电缆；XC-FJJP01适用于较硬的电缆。
该类附件吸收水密结构的优点，用填料涵夹紧电缆，防转、夹紧力大且不伤电缆，是目前夹紧力最大，能实现水密及360°电磁屏蔽，外屏蔽套和内屏蔽套电缆皆能使用的尾部附件，特别适合海洋、沼泽、涵洞等野外恶劣环境。

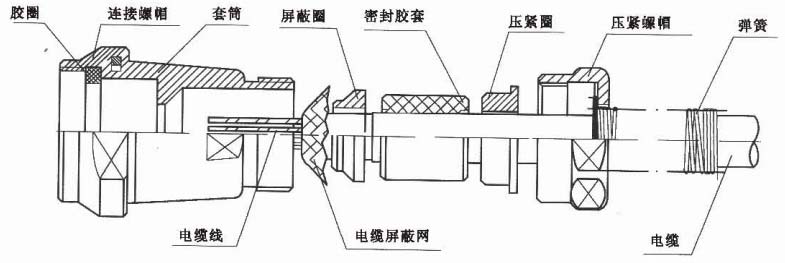

装配示意图如下
使用方法
1、电缆依次从弹簧压紧螺帽、压紧圈、密封胶套、屏蔽圈中穿过，电缆屏蔽网翻套在屏蔽圈上。
2、电缆芯线与插头接触件端接。
3、连接螺帽与插头尾端螺纹旋紧，通过期中的胶圈与插头密封。
4、旋紧压紧螺帽，密封胶套受压变形紧紧地包在电缆上，夹紧电缆并实现附件与电缆的密封，同时使屏蔽圈，屏蔽网、套筒紧紧贴在一起，实现屏蔽网与附件外壳的电连续性。
5、弹簧套在电缆与附件的结合处，防止电缆因剧烈弯曲而遭到破坏。
使用方法
1、电缆依次从弹簧压紧螺帽、压紧圈、密封胶套、屏蔽圈中穿过，电缆屏蔽网翻套在屏蔽圈上。
2、电缆芯线与插头接触件端接。
3、连接螺帽与插头尾端螺纹旋紧，通过期中的胶圈与插头密封。
4、旋紧压紧螺帽，密封胶套受压变形紧紧地包在电缆上，夹紧电缆并实现附件与电缆的密封，同时使屏蔽圈，屏蔽网、套筒紧紧贴在一起，实现屏蔽网与附件外壳的电连续性。
5、弹簧套在电缆与附件的结合处，防止电缆因剧烈弯曲而遭到破坏。
注：电缆直径范围为（D-2）-0
|
适配壳体号 |
A |
B |
D |
L1 |
L2 |
|
14 |
14 |
20 |
7.5 |
42 |
70 |
|
18 |
18 |
26 |
7.5 |
42 |
70 |
10
|
|
14
|
|
|
22 |
22 |
30 |
7.5 |
42
44 |
70 |
10
|
|
14
|
|
16
|
|
18
|
|
|
24 |
24 |
32 |
10 |
44 |
72 |
|
12 |
72 |
|
16 |
87 |
|
18 |
72 |
|
20 |
86 |
|
27 |
27 |
36.5 |
14 |
44 |
72 |
|
18 |
86 |
|
20 |
86 |
|
30 |
30 |
39.5 |
12 |
44 |
86 |
20
|
|
22
|
|
|
33 |
33 |
43 |
12 |
44 |
86 |
22
|
|
|
36 |
36 |
44 |
18 |
48.9 |
90.4 |
|
39 |
39 |
48 |
22 |
54 |
96 |
标记示例
XC27FJJP-20表示可与27号壳体适配，最大出线口直径为Φ20

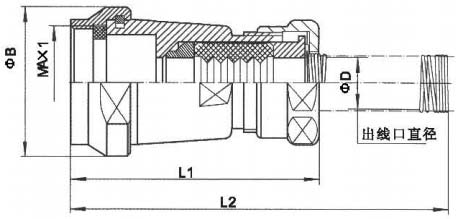

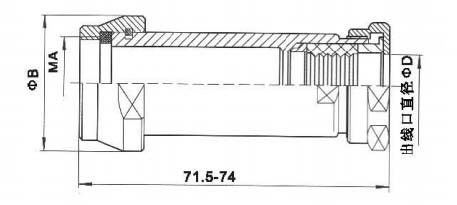

XC-FJJP01尺寸表

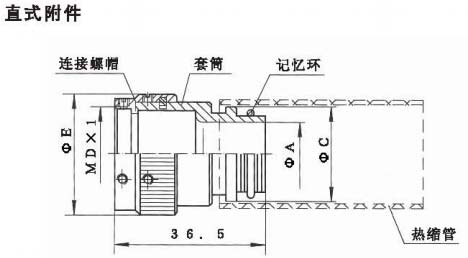

2、XC-FJGP直式屏蔽电缆附件、X-FJGWP弯式屏蔽电缆附件
该附件用于带有屏蔽网的屏蔽电缆夹紧，仅适用于屏蔽电连接器。分有直式和弯式两大类，通过端面胶圈和尾部加套热缩管的方法来实现密封。该附件适用于合金记忆技术，通过TI-NI合金记忆环加热收缩，把屏蔽网紧箍在附件尾端，实现屏蔽网与附件壳体的点连续。
注：TI-NI合金记忆环为选配零件，订货时若需要TI-NI合金记忆环，请在型号FJGP或JGWP后加字幕“A"，即为XC-FJGPA或XC-FJGWPA
使用方法
1、电缆依次从热缩管、TI-NI合金记忆换、套筒中穿过
2、电缆芯线与插头接触件端接。
3、连接螺帽与插头尾端螺纹旋紧，通过其中的胶圈与插头密封。
4、电缆屏蔽网包在附件尾端，通过记忆环加热收缩，把屏蔽网紧箍在附件尾端上，实现屏蔽网与附件壳体的电连接。
5、拧紧锁紧螺钉
6、热缩管套在电缆与附件的结合处，加热收缩，紧紧地包在附件与电缆上，实现附件与电缆的密封。
*记忆环的加热收缩：可采用专用电阻加热器利用记忆环自身电阻通电加热，或热风枪加热，在记忆环上的示温色标由绿色转变为黑色时即为记忆环收缩完毕，此时环的温度约为165℃，停止加热。注意加热时要保证记忆环受热均匀。通电加热约4-5秒，热风枪约需45秒至1分钟。

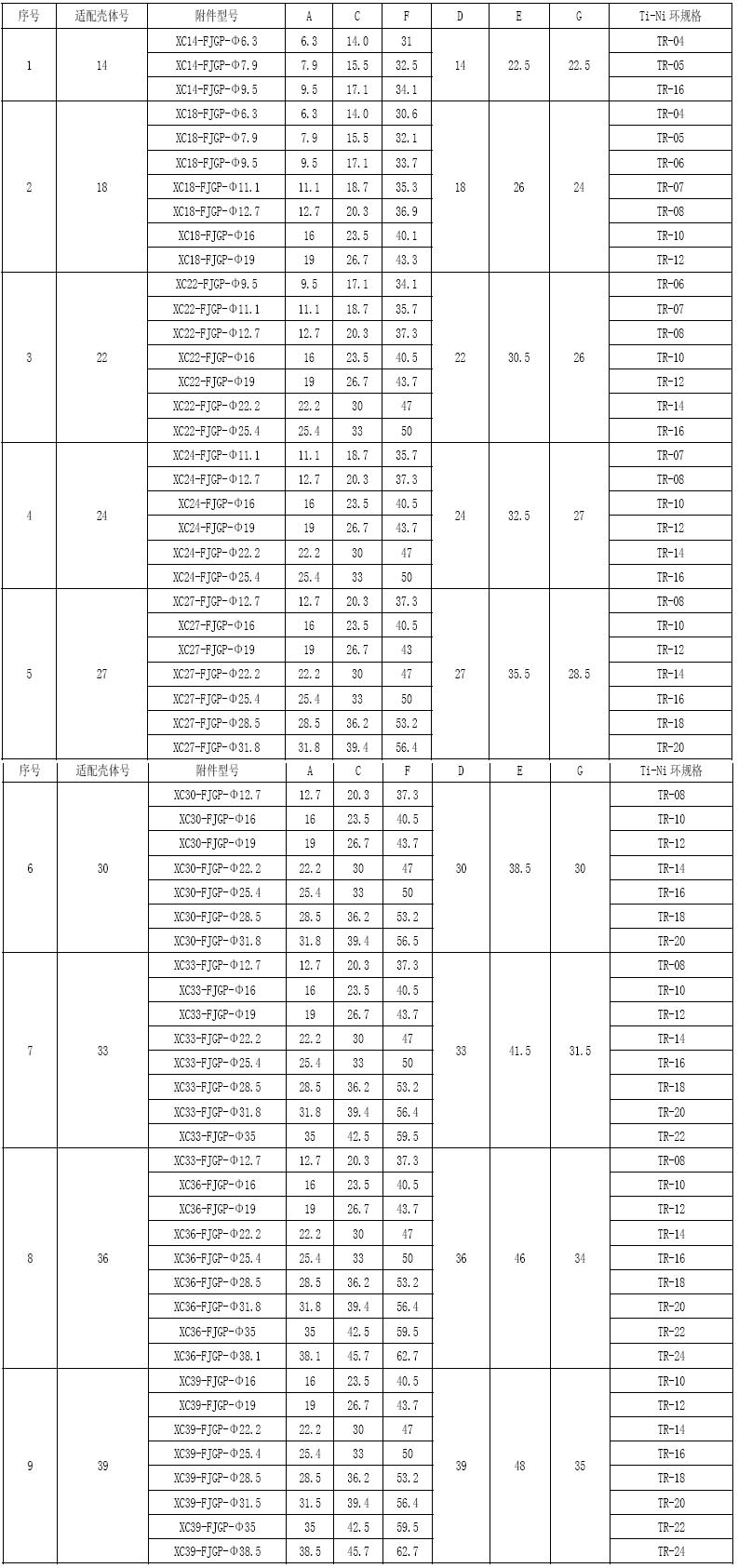

XC-FJGP附件型尺寸与Ti-Ni环规格对照表
