| | J30J弯插印制板W系列微矩形电连接器 |  首页>J30J弯插印制板W系列微矩形电连接器 |
| 产品特点简介
接触件尾端与印制板的连接方式为弯插式，印制板网格尺寸为2.54×2.54。

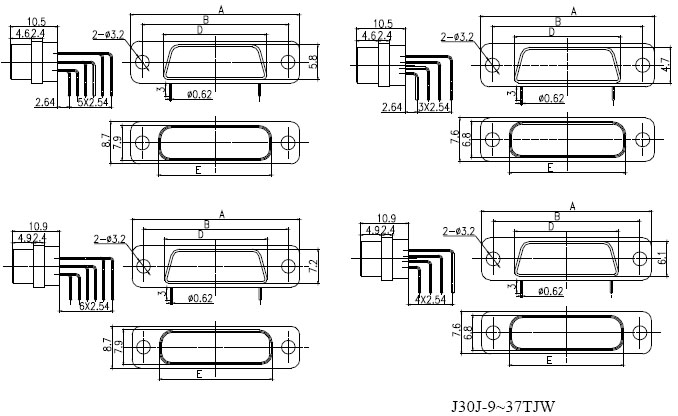

产品外形尺寸
|
订货标志 |
A |
B |
D |
E |
|
J30J-9TJW/ZKW |
19.6 |
14.3 |
8.3（TJW） |
9.8（ZKW） |
9.9 |
|
J30J-15TJW/ZKW |
23.5 |
18.2 |
12.3（TJW） |
13.7（ZKW） |
13.8 |
|
J30J-21TJW/ZKW |
27.4 |
22 |
16（TJW） |
17.4（ZKW） |
17.6 |
|
J30J-25TJW/ZKW |
29.8 |
24.5 |
18.6（TJW） |
20（ZKW） |
20.2 |
|
J30J-31TJW/ZKW |
33.6 |
28.3 |
22.4（TJW） |
23.8（ZKW） |
24 |
|
J30J-37TJW/ZKW |
37.4 |
32.2 |
26.3（TJW） |
27.7（ZKW） |
27.8 |
|
J30J-51TJW/ZKW |
36.4 |
30.86 |
25（TJW） |
26.5（ZKN） |
26.6 |
|
J30J-66TJW/ZKW |
42.9 |
37.3 |
31.4（TJW） |
32.9（ZKW） |
33 |
安装开孔尺寸
产品的安装开孔尺寸见“J30J系列产品安装开孔尺寸”。 | | | | | | 点击数：0 录入时间：2011-4-21 14:38:35 【打印此页】 【关闭】 | | | | |
|
|
