J30J系列微矩形电连接器
简介
符合GJB2446《外壳定位超小型矩形电连接器总规范》
（相当于美军标MIL-C-83513）,可与美国MDM系列产
品和国内同类产品互换，在J30系列产品的基础上增
加了铝合金外壳与各种铝合金尾夹；采用绞线式插针
（俗称麻花针），单个接触件接触点达七个，提高了产
品的接触可靠性；采用1.27mm网格，接触件密度大、
体积小、重量轻；现有9、15、21、25、31、37、51、
66、74、100芯共十种型谱可供选用；适用导线线芯
截面积为0.07～0.15mm²，尾端可以根据用户要求进行
布线；本产品的锁紧组件按与产品组装在一起提供，
如不需锁紧组件请在合同中注明；本系列产品满足
GJB2446《外壳定位超小型矩形电连接器总规范》的
要求；本系列产品的执行标准如下：Q/ZHDZ GC-18
《J30J系列微矩形电连接器详细规范》。
主要技术特征
环境温度：-55～+125℃
相对湿度：+40℃达95%
振 动：10～2000 Hz 196 m/s2
冲 击：735 m/s2
加 速 度：735m/s2
额定电流：3A
接触电阻：≤10 MΩ
绝缘电阻：≥5000 MΩ
介质耐压：800 V
机械寿命：500次
J30J改型
J30J-A系列产品：
1．产品接触件与导线连接方式为压接式；
2．产品自带屏蔽线夹与屏蔽网；
3．产品出线方向与插头插座插拔方向一致。
J30J-C系列产品：
1．产品接触件与导线连接方式为压接式；
2．产品出线方向与插头座插拔方向成90°；
3. 本系列只能与L、K、K1型锁紧组件配套使用。
J30J-D系列产品：
1．产品接触件与导线连接方式为压接式；
2．主要用于要求安装螺钉防转动的使用场合；
3．本系列只能与P、P1、P8、P9
型锁紧组件配套使用。 |
 |
J30J-Q系列产品：
1．产品接触件与导线连接方式为压接式；
2．外壳较其它同类型产品要宽。
J30J-AD系列产品：
1．产品接触件与导线连接方式为压接式；
2．产品自带屏蔽线夹与屏蔽网；
3. 本系列只能与P、P1、P8、P9型锁紧组件配套使用。
产品标志代号
J30J - × TJ/ZK × × - × ×
① ② ③ ④ ⑤ ⑥ ⑦
①-设计序号
②-接触件排列：9、15、21、25、31、37、51、66、74、100
③-连接器与接触件种类：
TJ—插头装插针 ZK—插座装插孔 Z—插座 K—插孔
TJ、ZK为固定搭配，通常包含TJ字母的连接器为插头；包含ZK字母的连接器为插座。
④-表示接触件端接形式：不表示—压接 S—焊接 N—直插印制板 W—弯插印制板
⑤-锁紧组件类别：详见J30J锁紧组件
⑥-表面涂覆：不表示—镀镍 G—镀镉
⑦-改型：A—外壳尾端带屏蔽网线夹 D—外壳法兰对接端上带有防转槽
J—印制板网格间距为1.27×2.54（列×行） Q—外壳法兰加宽
标志示例:
J30J–51ZKP–GAD：表示接触件数目为51、插座装插孔、接触件尾端变更为压接式、带P型锁紧组件、外壳镀镉、外壳尾端带屏蔽网线夹且外壳法兰盘上带有防转槽的J30J固定端连接器。

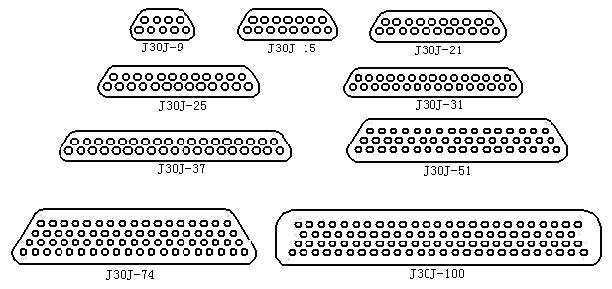

型谱排列
