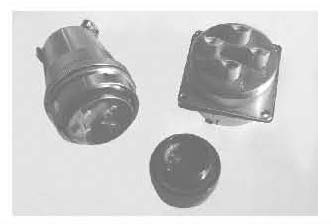

XCD系列
简 介
本系列产品专供电源使用。卡口快速连接，插座有方法兰 安装和螺母安装两种方式。双曲面线簧插孔，五种识别键 位。插头、插座既可装针，亦可装孔。与导线端接采用焊 接方式。广泛应用于大电流条件下的电连接。
技术特性
环境性能
工作温度：-55℃～+200℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度196m/s2
冲击：加速度490m/s2
恒加速度：490m/s2
防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求。 |
 |
电气性能
接触电阻及额定电流
|
接触件规格mm |
接触电阻mΩ |
额定电流A |
焊线筒内径mm |
|
φ4.5 |
≤0.35 |
60 |
φ5.5 |
|
φ5.5 |
≤0.3 |
100 |
φ6 |
|
φ7.5 |
≤0.2 |
150 |
φ8.5 |
额定电压、耐电压及绝缘电阻
|
工作环境 |
额定电压V |
耐电压V |
绝缘电阻MΩ |
|
常温状态 |
500 |
≥1500 |
≥5000 |
|
湿热状态 |
500 |
≥750 |
≥100 |
外壳间电连续性：≤2.5mΩ
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：热固性材料
接触件：铜合金材料表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次

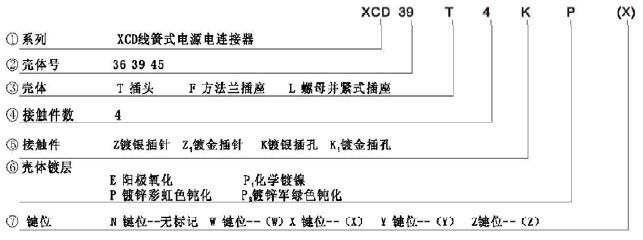

标记代号及意义
说明
1、表示整套电连接器时，标记代号采用分数形式，插座标记写作分子，插头标记写作分母，中间用斜线隔开。
2、对于选配附件的差头（座）可在其标记代号后加+在写出所选附件。

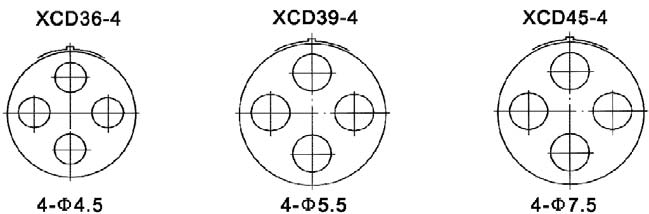

接点排列
外形尺寸
与导线采用焊接连接

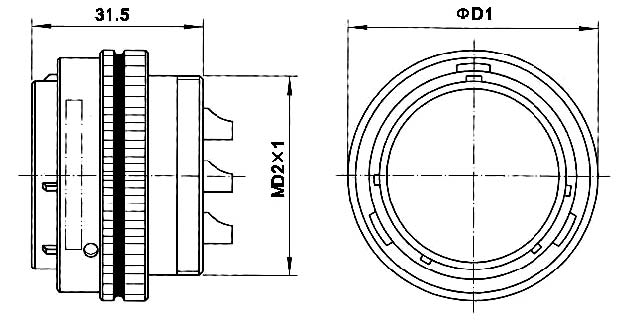

插头
|
接点排列代号 |
36-4 |
39-4 |
45-4 |
|
D1 |
46 |
49 |
55 |
|
D2 |
36 |
39 |
45 |

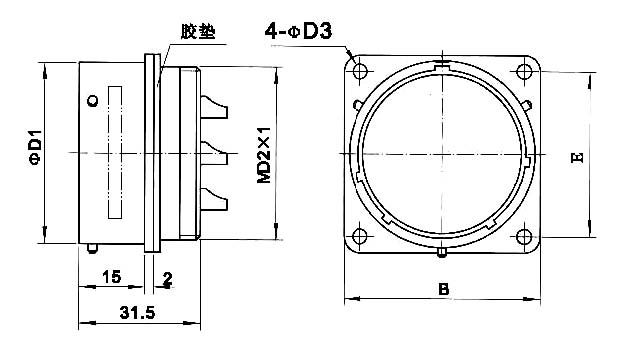

方盘插座（尾部有螺纹）
|
接点排列代号 |
D1 |
D2 |
D3 |
B |
E |
|
36-4 |
37.7 |
36 |
3.2 |
41 |
34 |
|
39-4 |
40.7 |
39 |
3.2 |
43 |
36 |
|
45-4 |
46.7 |
45 |
3.7 |
49 |
42 |

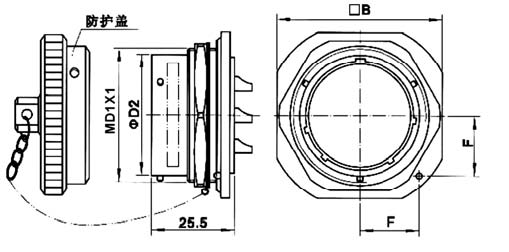

螺母紧固插座
|
接点排列代号 |
D1 |
D2 |
B |
F |
|
36-4 |
42 |
37.7 |
54 |
19 |
|
39-4 |
45 |
40.7 |
56 |
20 |
|
45-4 |
51 |
46.7 |
62 |
22.5 | | | | | | | 点击数：0 录入时间：2011-4-21 14:35:53 【打印此页】 【关闭】 | | | | |
|
|
