XCE系列
简 介
在同接触件数的情况下，较XC系列产品体积小，重量轻。 卡口快速连接，操作方便快捷、连接可靠、抗振动、耐冲 击。五键定位，具有盲插和防误插功能。插头插座既可装 针也可装孔。高可靠的双曲面线簧插孔，使连接器插拔柔 和，接触可靠，接触电阻小。插头插座端接方式为焊接。
技术特性
环境性能
工作温度：-55℃～+200℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度196m/s2
冲击：加速度490m/s2
恒加速度：490m/s2
防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求。 |
 |
电气性能
接触电阻及额定电流
|
接触件规格mm |
额定电流A |
接触电阻mΩ |
焊线筒内径mm |
|
φ1.0 |
5 |
≤5 |
φ1.3 |
|
φ1.5 |
10 |
≤2.5 |
φ1.8 |
|
φ2.0 |
20 |
≤1.25 |
φ2.5 |
|
φ3.0 |
40 |
≤0.75 |
φ3.4 |
额定电压、耐电压及绝缘电阻
|
工作环境 |
额定电压V |
耐电压V |
绝缘电阻MΩ |
|
常温常压 |
500 |
1500 |
≥5000 |
|
湿热 |
500 |
1125 |
≥100 |
|
低气压条件1KPa |
250 |
300 |
— |
外壳间电连续性：≤2.5mΩ
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：热固性材料
接触件：铜合金材料 表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次

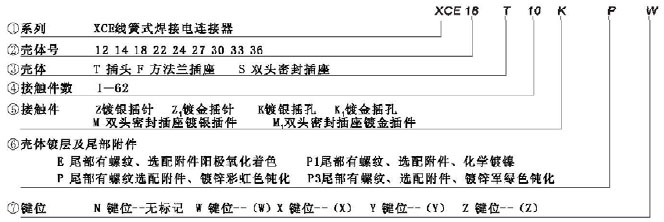

标记代号及意义
说明
1、表示整套电连接器时，标记代号采用分数形式，插座标记写作分子，插头标记写作分母，中间用斜线隔开。
2、XCE双头密封插座的一端为插针，另一端为插孔，装针的结构外形标记写在分母的前半部分，装孔的写在分母的后半部分，中间用“·”隔开
3、对于选配附件的插头（座），可在其标记代号后加+再写出所选附件。
标记示例
1、XCE系列18型装10芯镀银插孔插头，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18T10KP(W)
2、XCE系列18型方法兰装10芯镀银插针插座，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18F10ZP(W)
3、整套连接器标记代号为：XCE18F10ZP(W)/P
4、标记代号为XCE18S10MP/P.P3其含意为：
XCE系列双头密封插座和两个插头配套的整套连接器。其中，插座为18型装有10芯镀银插针的双头密封插座，屏蔽、壳体镀锌彩虹色钝化，N键位。一只插头为18型装有10芯镀银插针，屏蔽、壳体镀锌彩虹色钝化。另一只插头为18型装有10芯镀银插孔，屏蔽、壳体镀锌彩虹色钝化，两只插头均为N键位。
外形尺寸

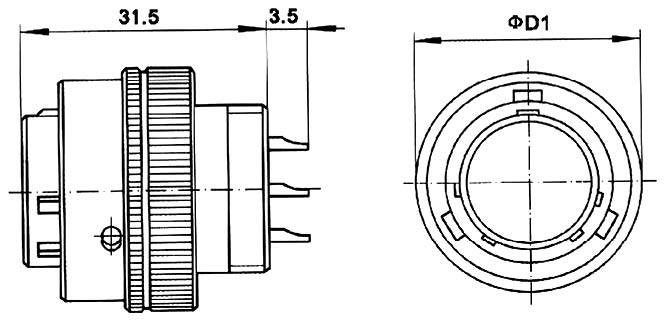

XCE插头
|
壳体号 |
12 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
|
D1 |
22 |
24 |
28 |
32 |
34 |
37 |
40 |
43 |
46 |

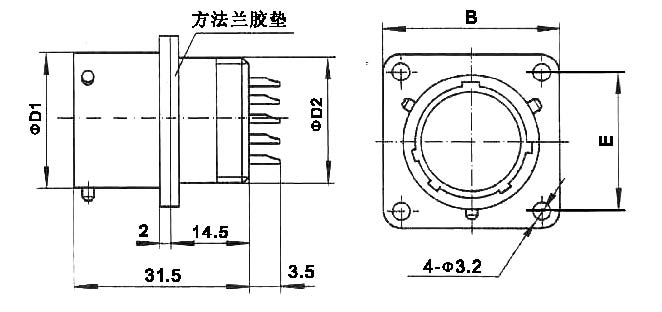

XCE插座
|
壳体号 |
12 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
|
D1 |
13.7 |
15.7 |
19.7 |
23.7 |
25.7 |
28.7 |
31.7 |
34.7 |
37.7 |
|
D2 |
12 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
|
B |
23 |
25 |
27.5 |
30 |
32 |
34.5 |
36.5 |
39.5 |
41 |
|
E |
17 |
19 |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
3 |

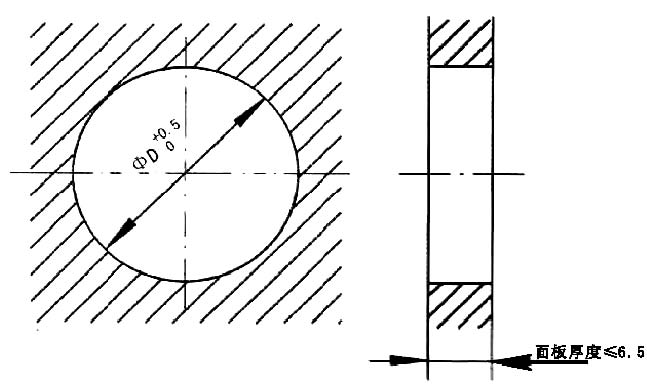

XCE插座面板开孔建议尺寸
|
壳体号 |
12 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
|
D |
12.5 |
14.5 |
18.5 |
22.5 |
24.5 |
27.5 |
30.5 |
33.5 |
36.5 |
|
E |
17 |
19 |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
34 |

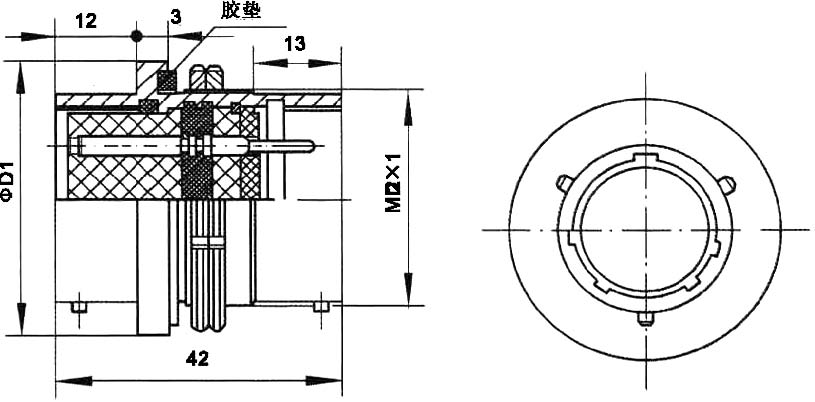

XCE-S-M插座
|
壳体号 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
|
D1 |
27 |
31 |
36 |
36 |
39 |
42 |
45 |
48 |
|
D2 |
18 |
22 |
27 |
27 |
30 |
33 |
36 |
39 |

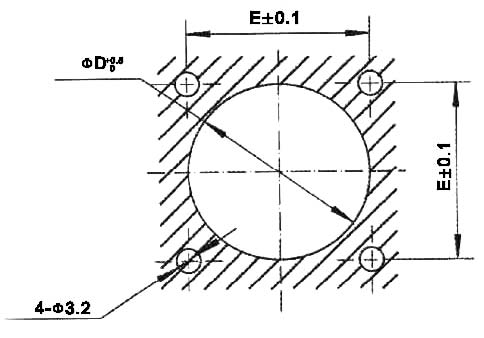

XCE-S-M插座面板开孔建议尺寸
|
壳体号 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
|
D |
14.5 |
18.5 |
22.5 |
24.5 |
27.5 |
30.5 |
33.5 |
36.5 |

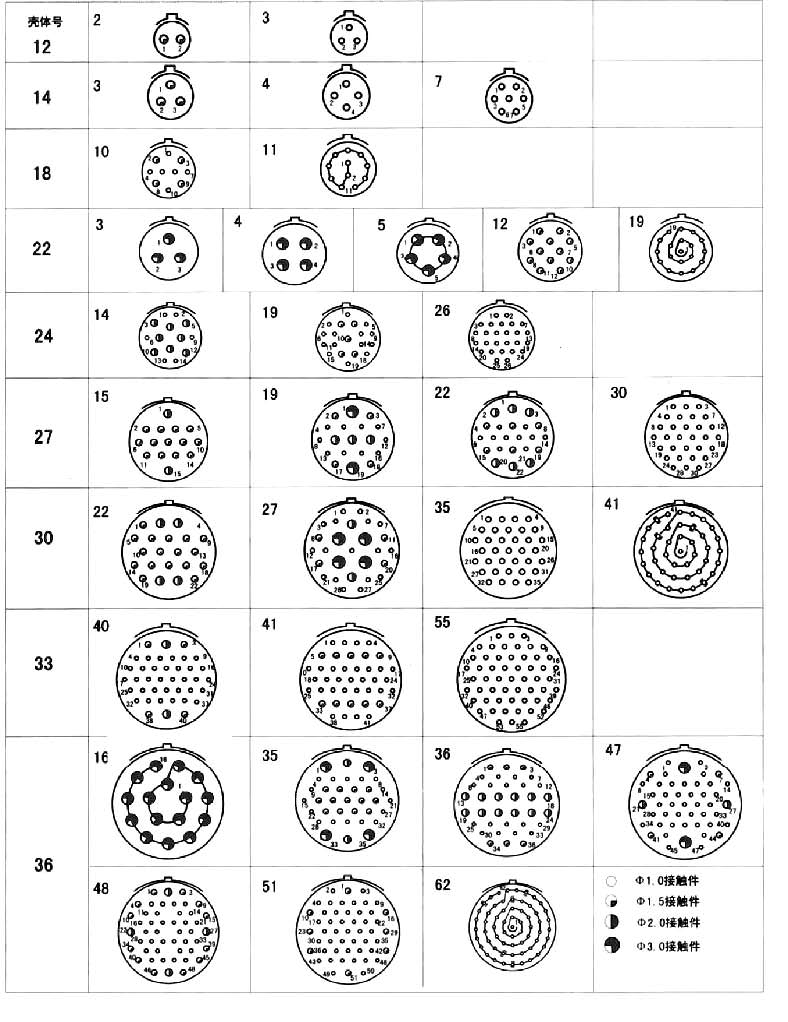

XCE系列接点排列（装针绝缘体插合面视图）
