XC系列电连接器
特点简介
采用卡口快速连接系统，操作方便，连接可靠，耐振动， 抗冲击。五键槽定位，具有盲插和防误插功能，高可靠 的双曲面线簧插孔使连接器插拔柔和，接触电阻小，工 作可靠,该系列广泛用于航天、航空、航海、铁路、野战 通讯及各种仪器、仪表等设备中插座共有五种形式供选 用,符合国家军用标准GJB2889。
技术特性
环境性能
工作温度：-55℃～+200℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度196m/s2
冲击：加速度490m/s2
恒加速度：490m/s2
密封性：双头密封插座50.7MPa，方法兰密封插座152MPa
防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求。 |
 |
电气性能
接触电阻及额定电流
|
接触件规格
mm |
接触电阻
mΩ |
双头密封接触电阻
mΩ |
方法兰密封接触电阻
mΩ |
额定电流
A |
|
φ1.0 |
≤5 |
10 |
15 |
5 |
|
φ1.5 |
≤2.5 |
5 |
7.5 |
10 |
|
φ2.0 |
≤1.25 |
2.5 |
3.75 |
20 |
|
φ3.0 |
≤0.7 |
1.5 |
2.25 |
40 |
外壳间电连续性：铝合金外壳≤2.5mΩ
额定电压、耐电压及绝缘电阻
|
工作环境 |
工作环境V |
耐电压V |
绝缘电阻 |
|
密封 |
非密封 |
密封 |
非密封 |
MΩ |
|
常温常压 |
500 |
500 |
150 |
1500 |
≥5000 |
|
湿热 |
500 |
500 |
750 |
1125 |
≥100 |
|
高温 |
— |
— |
— |
— |
≥1000 |
|
低气压(1KPa) |
150 |
250 |
300 |
300 |
— |
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：耐热热固性材料
接触件：铜合金材料表面镀金、银
封线体和密封圈：硅橡胶材料
压接型：从绝缘体后装卸，焊接与印制板型不可装卸
机械寿命：≥1000次
XC系列接触件压接筒内径及适配导线截面
|
接触件规格mm |
类型 |
色环 |
压接筒内径mm |
适配导线截面mm2 |
|
φ1.0 |
A |
红 |
φ1.0 |
0.20 |
|
0.35 |
|
0.50 |
|
B |
蓝 |
φ1.3 |
0.75 |
|
φ1.5 |
A |
红 |
φ1.4 |
0.75 |
|
1.00 |
|
B |
蓝 |
φ1.8 |
1.20 |
|
1.50 |
|
φ2.0 |
A |
红 |
φ2.1 |
2.00 |
|
B |
蓝 |
φ2.5 |
2.50 |
|
2.50 |
|
φ3.0 |
A |
红 |
φ3.2 |
4.00 |
|
B |
蓝 |
φ3.4 |
5.00 |
XC系列型号代号及意义
说明：
1、表示整套电连接器时，型号代号用分数形式，插座写作分子，插头写作分母，可仅标明插头的壳体镀层及尾部附件形式，中间用斜线隔开。
2、XC-S-M双头密封插座的一端为插针，另一端为插孔。相配的两个插头中，一个装针的插头型号代号写在分母的前半部分，加一个装孔的插头写在分母的后半部分，中间用“.”隔开。
3、对于选配插头(座)，可在其型号后加上“+”后再写出所要选的附件。
4、对于要求选用B型压接插针或孔的，在其型号后注上“（）”，在其内写出接触件规格和压接针孔类型如：XC30F30Z1D（φ1B）不注明的均为A型压接针孔。
标记示例
XC系列14型装镀金插针方法兰插座，接触件数为4芯，配弯式屏蔽电缆罩，化学镀镍，N 键位，标记代号为XC14F4Z1WP1
XC系列14型装镀金插孔插头，接触件数为4芯，配弯式屏蔽电缆罩，N 键位，标记代号为XC14T4K1WP1整套连接器标记代号为XC14F4Z1WP1/K4WP1
接端形式及代号
|
名称 |
代号 |
|
XC |
XCH |
XCB |
XC-F-M |
XC-S-M |
|
插座 |
压接 |
焊接 |
印制板焊接 |
焊接 |
|
插头 |
压接 |
外形尺寸

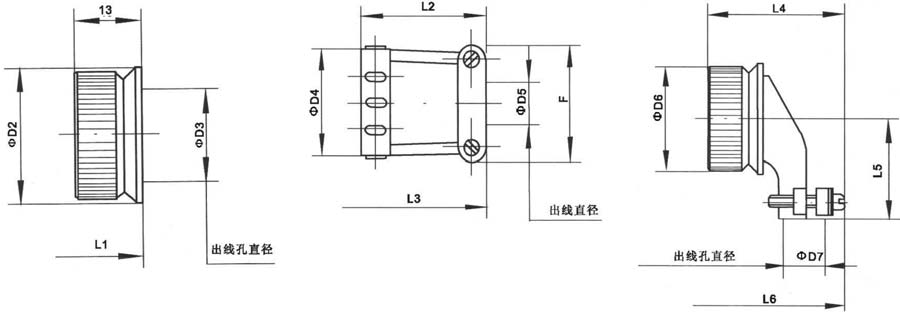

XC系列插头
注意：下图中所列三种附件是随产品型号一起命名的，不单独供货，用户可根据需要选用其他附件，有关附件资料请见《XC系列电连接器附件》。
|
壳体号 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
D1 |
24 |
28 |
32 |
34 |
37 |
40 |
43 |
46 |
49 |
|
D2 |
18 |
22 |
26 |
28 |
31 |
34 |
37 |
40 |
43 |
|
D3 |
10 |
14 |
18 |
20 |
23 |
26 |
29 |
32 |
35 |
|
L1 |
39.5 |
39.5 |
39.5 |
39.5 |
39.5 |
39.5 |
39.5 |
39.5 |
39.5 |
|
D4 |
16 |
20 |
24 |
26 |
29 |
33 |
36 |
39 |
42 |
|
D5最小 |
5.5 |
8.5 |
8.5 |
10.5 |
10.5 |
15 |
15 |
21 |
21 |
|
D5最大 |
8 |
13 |
13 |
18 |
18 |
23 |
23 |
28 |
28 |
|
E |
22 |
27 |
27 |
32 |
32 |
37 |
37 |
42 |
42 |
|
L2 |
22 |
22 |
25 |
25 |
25 |
30 |
30 |
30 |
30 |
|
L3 |
48.5 |
48.5 |
51.5 |
51.5 |
51.5 |
56.5 |
56.5 |
56.5 |
56.5 |
|
D6 |
22 |
26 |
30 |
32 |
35 |
38 |
40 |
44 |
46 |
|
D7最小 |
5 |
8 |
8 |
10 |
10 |
14 |
14 |
20 |
20 |
|
D7最大 |
11 |
15 |
19 |
21 |
24 |
26 |
29 |
32 |
35 |
|
L4 |
37.5 |
39.5 |
41.5 |
45.5 |
45.5 |
53.5 |
53.5 |
55.5 |
55.5 |
|
L5 |
21 |
23 |
25 |
26 |
27.5 |
29.5 |
31 |
32.5 |
34 |
|
L6最大 |
63.5 |
65.5 |
69.5 |
71.5 |
71.5 |
79.5 |
79.5 |
81.5 |
81.5 |
XC方法兰插座
XC方法兰插座分为尾部带螺纹和不带螺纹两种结构，两者外形尺寸一致，图形以带螺纹（可接附件）的插座附件为例。
|
壳体号 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
D1 |
15.7 |
19.7 |
23.7 |
25.7 |
28.7 |
31.7 |
34.7 |
37.7 |
40.7 |
|
D2 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
B |
25 |
27.5 |
30 |
32 |
34.5 |
36.5 |
39.4 |
41 |
43 |
|
E |
19 |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
34 |
36 |
|
D3 |
18 |
22 |
26 |
28 |
31 |
34 |
37 |
40 |
43 |
|
D4 |
10 |
22.5 |
18 |
20 |
23 |
26 |
29 |
32 |
35 |
|
L1 |
22.5 |
14 |
22.5 |
22.5 |
22.5 |
22.5 |
22.5 |
22.5 |
22.5 |
|
D5 |
16 |
20 |
24 |
26 |
29 |
33 |
36 |
39 |
42 |
|
D6最小 |
5.5 |
8.5 |
8.5 |
10.5 |
10.5 |
15 |
15 |
21 |
21 |
|
D6最大 |
8 |
13 |
13 |
18 |
18 |
23 |
23 |
28 |
28 |
|
F |
22 |
27 |
27 |
32 |
32 |
37 |
37 |
42 |
42 |
|
L2 |
22 |
22 |
25 |
25 |
25 |
30 |
30 |
30 |
30 |
|
L3 |
31.5 |
31.5 |
34.5 |
34.5 |
34.5 |
39.5 |
39.5 |
39.5 |
39.5 |
|
D7 |
22 |
26 |
30 |
32 |
35 |
38 |
40 |
44 |
46 |
|
D8最小 |
5 |
8 |
8 |
10 |
10 |
14 |
14 |
20 |
20 |
|
D8最大 |
11 |
15 |
19 |
21 |
24 |
26 |
29 |
32 |
35 |
|
L4 |
37.5 |
39.5 |
41.5 |
45.5 |
45.5 |
53.5 |
53.5 |
55.5 |
55.5 |
|
L5 |
21 |
23 |
25 |
26 |
27.5 |
29.5 |
31 |
32.5 |
34 |
|
L6最大 |
46.5 |
48.5 |
52.5 |
54.5 |
54.5 |
62.5 |
62.5 |
64.5 |
64.5 |

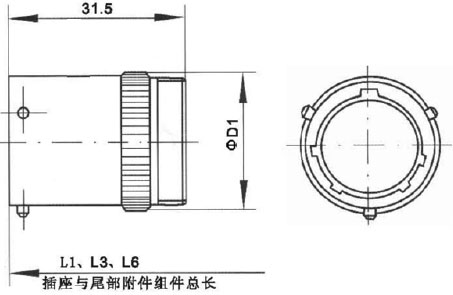

XC圆形插座
|
壳体号 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
D1 |
17 |
21 |
25 |
27 |
30 |
33 |
36 |
39 |
42 |
|
D2 |
18 |
22 |
26 |
28 |
31 |
34 |
37 |
40 |
43 |
|
D3 |
10 |
14 |
18 |
20 |
23 |
26 |
29 |
32 |
35 |
|
L1 |
39.5 |
39.5 |
39.5 |
39.5 |
39.5 |
39.5 |
39.5 |
39.5 |
39.5 |
|
D4 |
16 |
20 |
24 |
26 |
29 |
33 |
36 |
39 |
42 |
|
D5最小 |
5.5 |
8.5 |
8.5 |
10.5 |
10.5 |
15 |
15 |
21 |
21 |
|
D5最大 |
8 |
13 |
13 |
18 |
18 |
23 |
23 |
28 |
28 |
|
F |
22 |
27 |
27 |
32 |
32 |
37 |
37 |
42 |
42 |
|
L2 |
22 |
22 |
25 |
25 |
25 |
30 |
30 |
30 |
30 |
|
L3 |
48.5 |
48.5 |
51.5 |
51.5 |
51.5 |
56.5 |
56.5 |
56.5 |
56.5 |
|
D6 |
22 |
26 |
30 |
32 |
35 |
38 |
40 |
40 |
46 |
|
D7最小 |
5 |
8 |
8 |
10 |
10 |
14 |
14 |
20 |
20 |
|
D7最大 |
11 |
15 |
19 |
21 |
24 |
26 |
29 |
32 |
35 |
|
L4 |
37.5 |
39.5 |
41.5 |
45.5 |
45.5 |
53.5 |
53.5 |
55.5 |
55.5 |
|
L5 |
21 |
23 |
25 |
26 |
27.5 |
29.5 |
31 |
32.5 |
34 |
|
L6最大 |
63.5 |
65.5 |
69.5 |
71.5 |
71.5 |
79.5 |
79.5 |
81.5 |
81.5 |

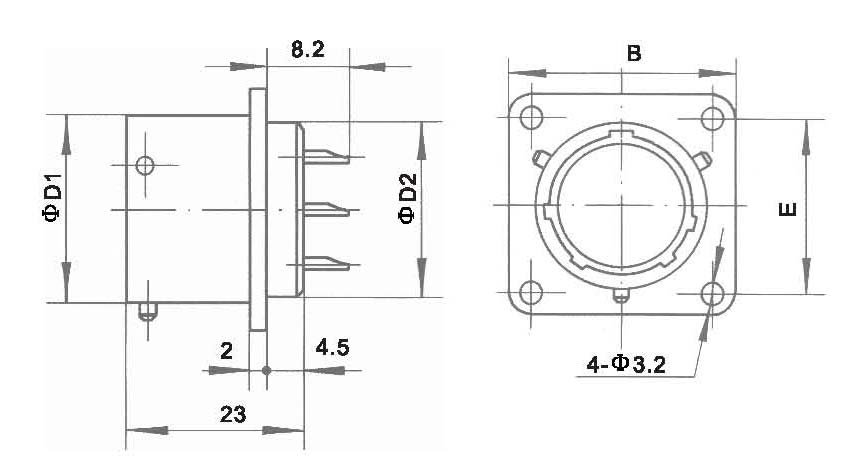

XCH插座
|
壳体号 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
D1 |
15.7 |
18.7 |
23.7 |
25.7 |
28.7 |
31.7 |
34.7 |
37.7 |
40.7 |
|
D2 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
B |
25 |
27.5 |
30 |
32 |
34.5 |
36.5 |
39.5 |
41 |
43 |
|
E |
19 |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
34 |
36 |
XC-F-M插座
|
壳体号 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
D1 |
15.7 |
19.7 |
23.7 |
25.7 |
28.7 |
31.7 |
34.7 |
37.7 |
40.7 |
|
D2 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
B |
25 |
27.5 |
30 |
32 |
34.5 |
36.5 |
39.5 |
41 |
43 |
|
E |
19 |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
34 |
36 |

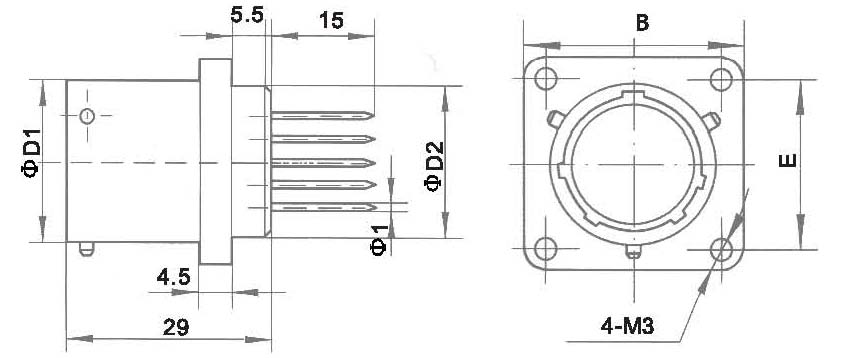

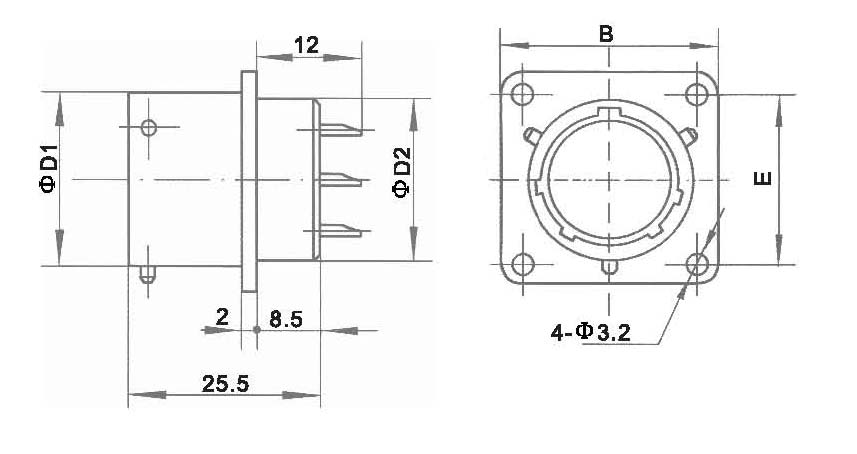

XCB插座
|
壳体号 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
D1 |
15.7 |
19.7 |
23.7 |
25.7 |
28.7 |
31.7 |
34.7 |
37.7 |
40.7 |
|
D2 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
B |
25 |
27.5 |
30 |
32 |
34.5 |
36.5 |
39.5 |
44 |
46 |
|
E |
19 |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
34 |
36 |

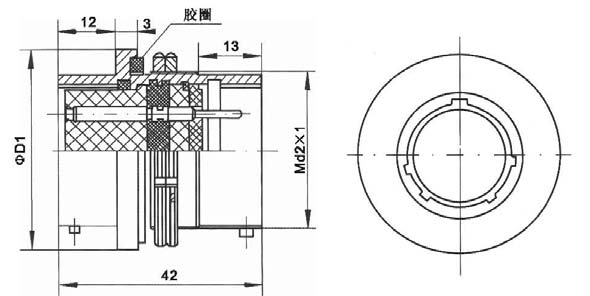

XC-S-M插座
|
壳体号 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
D1 |
27 |
31 |
36 |
36 |
39 |
42 |
45 |
48 |
51 |
|
d2 |
18 |
22 |
27 |
27 |
30 |
33 |
36 |
39 |
42 |

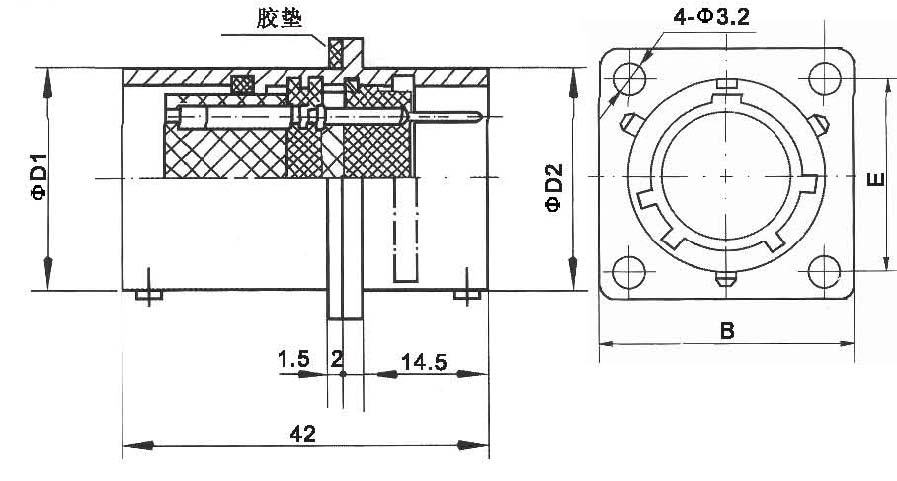

XC-S1-M插座
|
壳体号 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
D1 |
15.7 |
19.7 |
23.7 |
25.7 |
28.7 |
31.7 |
34.7 |
37.7 |
40.7 |
|
D2 |
15.7 |
19.7 |
23.7 |
25.7 |
28.7 |
31.7 |
34.7 |
37.7 |
40.7 |
|
B |
25 |
27.5 |
30 |
32 |
34.5 |
36.5 |
39.5 |
44 |
46 |
|
E |
19 |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
34 |
36 |

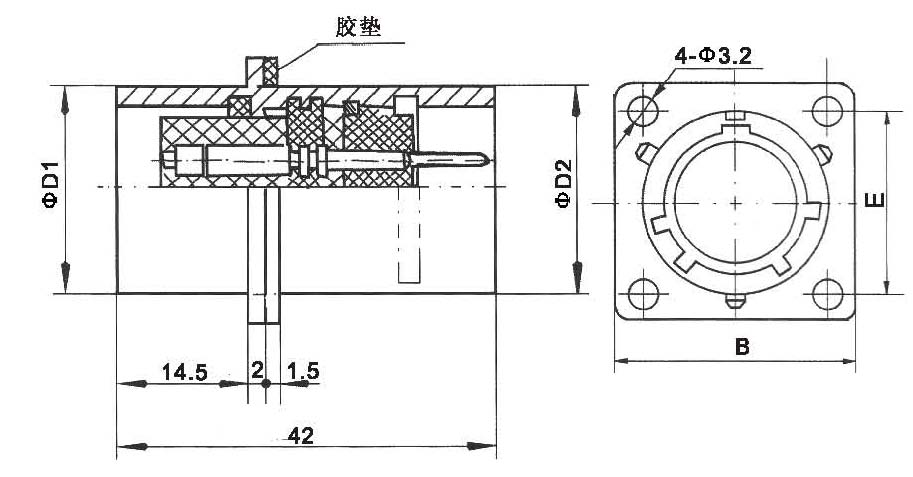

XC-S2-M插座
|
壳体号 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
D1 |
15.7 |
19.7 |
23.7 |
25.7 |
28.7 |
31.7 |
34.7 |
37.7 |
40.7 |
|
D2 |
15.7 |
19.7 |
23.7 |
25.7 |
28.7 |
31.7 |
34.7 |
37.7 |
40.7 |
|
B |
25 |
27.5 |
30 |
32 |
34.5 |
36.5 |
39.5 |
44 |
46 |
|
E |
19 |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
34 |
36 |

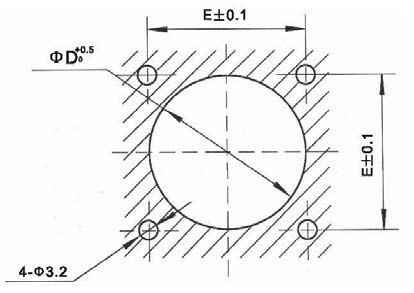

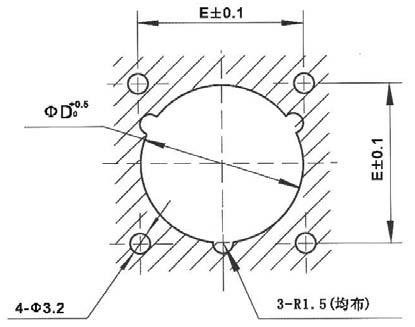

XC、XCH、XC-F-M、XCB插座面板开孔建议尺寸
|
壳体号 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
D |
14.5 |
18.5 |
22.5 |
24.5 |
27.5 |
30.5 |
33.5 |
36.5 |
39.5 |
|
E |
19 |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
34 |
36 |

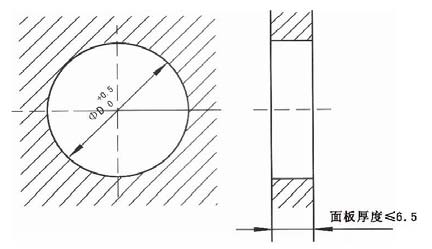

XC-S-M插座面板开孔建议尺寸
|
壳体号 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
D |
18.5 |
22.5 |
27.5 |
27.5 |
30.5 |
33.5 |
36.5 |
39.5 |
42.5 |
XC-S1-M、XC-S2-M插座面板开孔建议尺寸
|
壳体号 |
14 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
|
D |
16 |
20 |
24 |
26 |
29 |
32 |
35 |
38 |
41 |
|
E |
19 |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
34 |
36 |

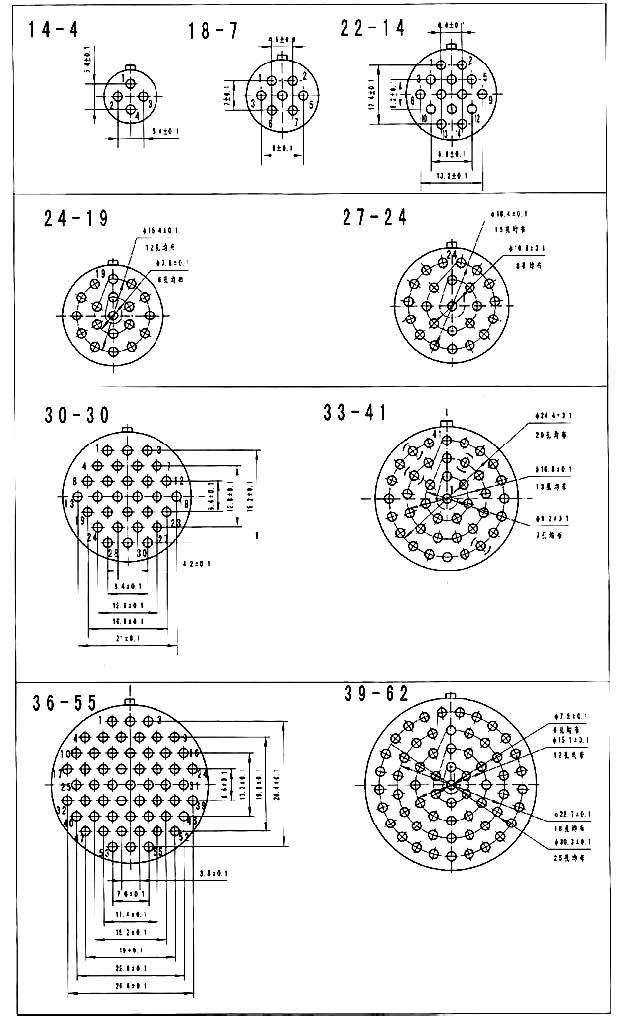

XC系列接点排列(装针绝缘体插合面视图)
XCB印制板布线建议尺寸图（建议印制板上小孔最小直径为1.2mm）
