Y4系列圆形电连接器
简介
本系列连接方式为螺纹连接，体积小， 重量轻、插座密封、使用方便。安装 方式有法兰盘式和电缆式两种。
技术特征
环境性能
工作温度：–55℃～+125℃
相对湿度：40℃时达95﹪
工作高度：海拔30000m
振动：频率10Hz～2000Hz，加速度196m/s2
冲击：加速度490m/s2
恒加速度：490m/s2
气密性：耐气压0.2 Mpa（仅密封型插座）
电气性能
接触电阻及额定电流 |
 |
| 接触件规格（mm） |
接触电阻（mΩ） |
额定电流（A） |
| Φ0.8 |
≤8 |
3 |
额定电压、耐电压及绝缘电阻
| 工作环境 |
额定电压（V） |
耐电压（V） |
绝缘电阻（mΩ） |
| 常温常压 |
250 |
750 |
≥1000 |
| 湿 热 |
250 |
--- |
≥50 |
| 高 温 |
--- |
---- |
≥500 |
| 低气压条件4.39kpa |
150 |
200 |
---- |
机械性能
壳体：高强度铝合金
镀层：氧化着本色
绝缘体：耐热热塑性材料
接触件：铜合金材料
镀层: 金
密封圈：硅橡胶材料
机械寿命：500次

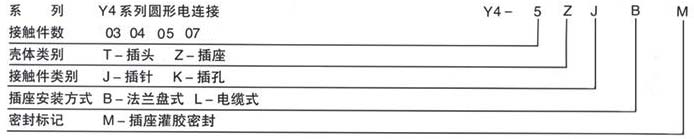

标记、代号及意义
外形安装及尺寸

Y4接点型谱图（装针绝缘体插合面视图）
