| | Y11系列电连接器 |  首页>Y11系列电连接器 |
|
特点简介
Y11系列圆形密封电连接器具有快速连接，快速分离， 体积小、重量轻之特点。采用内卡口式锁紧方式。接 触件端接为焊接式，壳体有屏蔽式和非屏蔽式。使用 便捷，通用性好，功能多样，规格齐全。
国家专用标 准：GJB101 A-97要求
技术特征
环境性能
工作温度：焊接式-55℃~+125℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz~2000Hz 加速度196m/s²
冲击：加速度490 m /s²
防盐雾、防雨淋、防沙尘等性能符合GJB101A-97要求
气密性：耐气压0.2Mpa(灌胶密封型插座) |
 |
电气性能
接触电阻及额定电流
|
接触件规格（mm） |
接触电阻（mΩ） |
额定电流（A） |
|
Φ1.0 |
≤5 |
5 |
|
Φ1.5 |
≤3 |
10 |
外壳间电连续性≤200 mΩ
屏蔽外壳间电连续性≤5 mΩ
电磁干扰8000MHz时，最低衰减45dB
额定电压、耐电压及绝缘电阻
|
工作环境 |
额定电压（V） |
耐电压（V） |
绝缘电阻（mΩ） |
|
常温常压 |
500 |
1500 |
≥30000 |
|
湿 热 |
500 |
500 |
≥20 |
|
高 温 |
250 |
---- |
≥500 |
|
低气压条件1kpa |
150 |
200 |
---- |
机械性能
壳体：高强度铝合金材料、铜合金材料
非屏蔽镀层：阳极氧化着色
屏蔽镀层：化学镀镍
绝缘体：耐热热塑性材料
封线体和密封圈：硅橡胶材料
接触件：铜合金材料 镀层 ：金
机械寿命：500次
标记代号及意义
订货指南
用户可根据需要的功能订货，生产方按用户需要的功能组装供货、做到合理经济使用。
特殊订货必须参看以上特殊组件结构，按组件代号进行订货。组件代号只有Y11-XXOO-80、Y11-XXOO-81、Y11-XXOO-83、Y11-XXOO-84、Y11-XXOO-85、Y11-XXOO-86、Y11-XXOO-87、Y11-XXOO-88、Y11-XXOO-89。标记号中间有“XXOO”，则表示壳体号可以随意选取。譬如要订14号体的插头金属防尘罩，则在订货单上写Y11-1400-80;若要订10号壳体插座金属防尘罩，则写Y11-1000-81;若要订18号壳体空插座，则写在Y11-1800-83;
Y11S系列的铜质电缆罩需单独订货；代号为Y11-XXOO-93,结构形式上与Y11-XXOO-88相同，总长度15nn
外形及安装尺寸
|
壳体 |
A |
M |
H |
L |
|
08 |
Φ20 |
M14*1 |
Φ6 |
41 |
|
10 |
Φ23 |
M18*1 |
Φ8 |
41 |
|
12 |
Φ26 |
M20*1 |
Φ10 |
43 |
|
14 |
Φ30 |
M24*1 |
Φ12 |
49 |
|
16 |
Φ33 |
M27*1 |
Φ14 |
49 |
|
18 |
Φ36 |
M30*1 |
Φ17 |
49 |
|
20 |
Φ39 |
M33*1.5 |
Φ20 |
50.5 |
|
22 |
Φ42 |
M36*1.5 |
Φ24 |
50.5 |
|
24 |
Φ45 |
M39*1.5 |
Φ27 |
55 |
方形法兰盘插座
|
壳体号 |
A |
B |
D |
E |
MD1 |
H |
L |
|
08 |
21 |
15±0.15 |
13 |
1.3 |
14*1 |
6 |
41.5 |
|
10 |
24 |
18±0.15 |
16 |
1.5 |
18*1 |
8 |
41.5 |
|
12 |
27 |
21±0.15 |
20 |
1.5 |
20*1 |
10 |
43.5 |
|
14 |
30 |
23±0.15 |
23 |
1.5 |
24*1 |
12 |
49.5 |
|
16 |
33 |
25±0.15 |
26 |
1.5 |
27*1 |
14 |
49.5 |
|
18 |
36 |
27±0.15 |
29 |
1.5 |
30*1 |
17 |
49.5 |
|
20 |
39 |
29±0.15 |
32 |
2.2 |
33*1.5 |
20 |
51 |
|
22 |
42 |
32±0.15 |
35 |
2.2 |
36*1.5 |
24 |
51 |
|
24 |
45 |
35±0.15 |
38 |
2.2 |
39*1.5 |
27 |
55 |

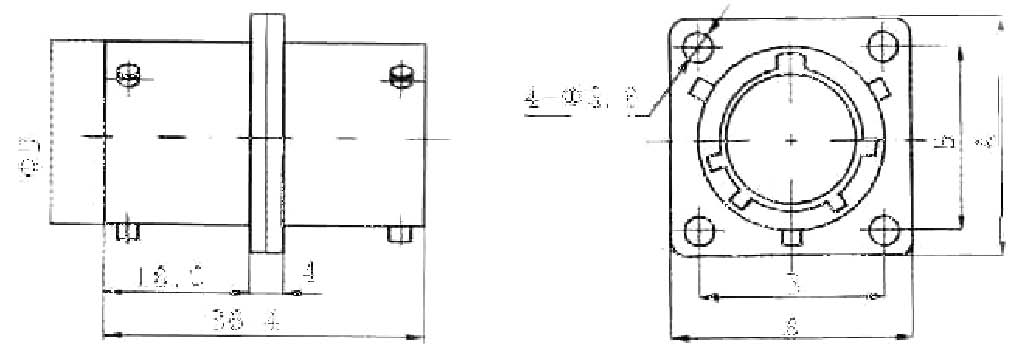

方形法兰盘穿墙式插座
|
壳体号 |
A |
B |
D |
|
08 |
21 |
15±0.15 |
Φ13 |
|
10 |
24 |
18±0.15 |
Φ16 |
|
12 |
27 |
21±0.15 |
Φ20 |
|
14 |
30 |
23±0.15 |
Φ23 |
|
16 |
33 |
25±0.15 |
Φ26 |
|
18 |
36 |
27±0.15 |
Φ29 |
|
20 |
39 |
29±0.15 |
Φ32 |
|
22 |
42 |
32±0.15 |
Φ35 |
|
24 |
45 |
35±0.15 |
Φ38 |

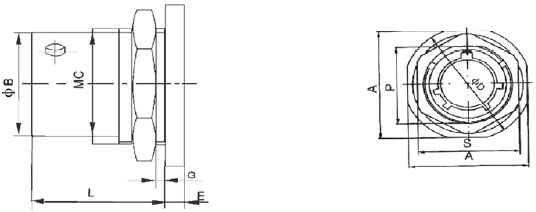

螺母固定式插座

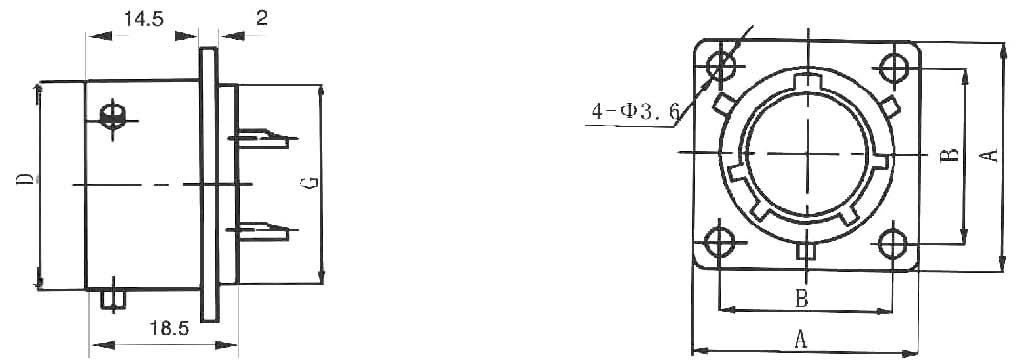

方形法兰盘玻璃烧结插座
|
壳体号 |
A |
B |
D |
G |
|
08 |
21 |
15±0.15 |
Φ13 |
Φ12 |
|
10 |
24 |
18±0.15 |
Φ16 |
Φ16 |
|
12 |
27 |
21±0.15 |
Φ20 |
Φ19 |
|
14 |
30 |
23±0.15 |
Φ23 |
Φ22 |
|
16 |
33 |
25±0.15 |
Φ26 |
Φ25 |
|
18 |
36 |
27±0.15 |
Φ29 |
Φ28 |
|
20 |
39 |
29±0.15 |
Φ32 |
Φ31 |
|
22 |
42 |
32±0.15 |
Φ35 |
Φ34 |
|
24 |
45 |
35±0.15 |
Φ38 |
Φ37 |
附件

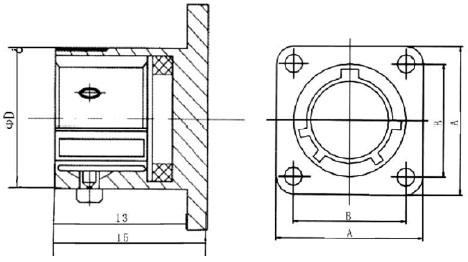

空插座组件（Y11-XXOO-83）
|
壳体号 |
08 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
|
D |
13 |
16 |
20 |
23 |
26 |
29 |
32 |
35 |
38 |
|
A |
21 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
45 |
|
B |
15 |
18 |
21 |
23 |
26 |
27 |
29 |
32 |
35 |

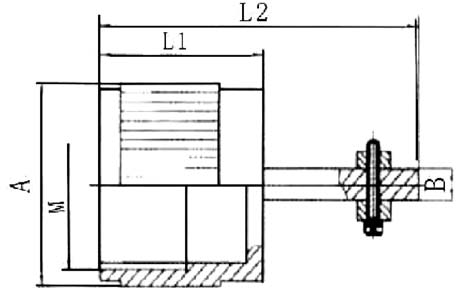

敞开式长电缆罩（Y11-XXOO-85）
|
壳体号 |
A |
L1 |
L2 |
B |
M |
出线孔 |
|
08 |
Φ17 |
15 |
29 |
2.5 |
14*1 |
Φ10 |
|
10 |
Φ20 |
15 |
29 |
2.5 |
18*1 |
Φ12 |
|
12 |
Φ24.5 |
15 |
31 |
2.5 |
20*1 |
Φ14 |
|
14 |
Φ26.5 |
20 |
38 |
3 |
24*1 |
Φ16 |
|
16 |
Φ29.5 |
20 |
39 |
3 |
27*1 |
Φ18 |
|
18 |
Φ32.5 |
20 |
40 |
4 |
30*1 |
Φ20 |
|
20 |
Φ35.5 |
22 |
42 |
4.5 |
33*1.5 |
Φ20 |
|
22 |
Φ38.5 |
22 |
42 |
5 |
36*1.5 |
Φ22 |
|
24 |
Φ41.5 |
27 |
47 |
5 |
39*1.5 |
Φ24 |

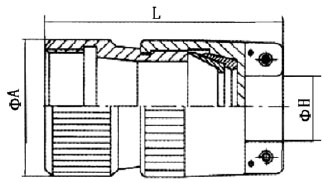

屏蔽式电缆罩（Y11-XXOO-86）
|
壳体号 |
L |
A |
H |
壳体号 |
L |
A |
H |
|
08 |
35 |
18 |
10 |
18 |
50 |
34 |
20 |
|
10 |
35 |
21 |
10 |
20 |
50 |
37 |
22.5 |
|
12 |
37 |
25.5 |
14.5 |
22 |
50 |
38.5 |
22.5 |
|
14 |
40 |
31 |
16.5 |
24 |
50 |
41.5 |
24 |
|
16 |
40 |
31 |
16.5 |

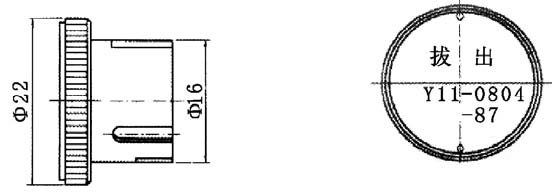

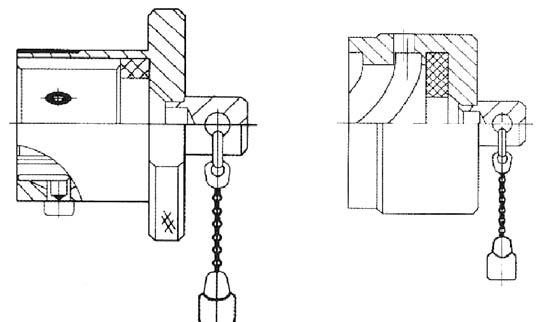

短路盖（Y11-0804-87）
长电缆罩（Y11-XX00-88）
|
壳体号 |
A |
B |
E |
M |
D |
L1 |
L2 |
|
08 |
14 |
6 |
13 |
14*1 |
17 |
29 |
35 |
|
10 |
17 |
8 |
16 |
18*1 |
20 |
29 |
35 |
|
12 |
20 |
10 |
19 |
20*1 |
22.5 |
30 |
37 |
|
14 |
24 |
12 |
23 |
24*1 |
26.5 |
34 |
43 |
|
16 |
26 |
14 |
25 |
27*1 |
29.5 |
34 |
43 |
|
18 |
30 |
17 |
29 |
30*1 |
32.5 |
34 |
43 |
|
20 |
33 |
20 |
31 |
33*1.5 |
35.5 |
36 |
45 |
|
22 |
36 |
24 |
34 |
36*1.5 |
38.5 |
36 |
45 |
|
24 |
39 |
27 |
37 |
39*1.5 |
41.5 |
41 |
50 |

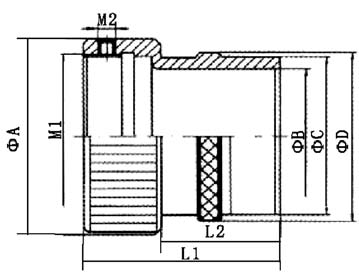

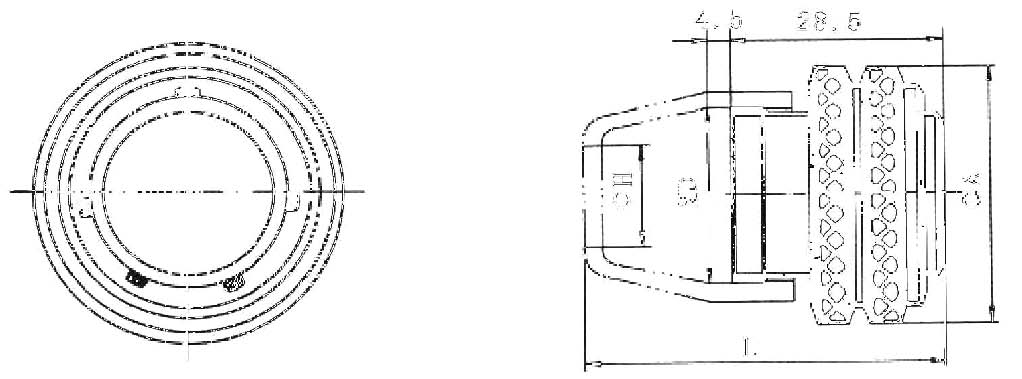

热缩套管式1型电缆罩（Y11-XX00-84）
|
壳体号 |
L1 |
L2 |
A |
B |
C |
D |
M1 |
M2 |
|
08 |
27 |
15 |
20 |
9 |
11 |
13 |
14*1 |
2.5 |
|
10 |
27 |
15 |
24 |
10 |
12 |
14 |
18*1 |
2.5 |
|
12 |
30 |
15 |
26.5 |
13 |
15 |
17 |
20*1 |
2.5 |
|
14 |
31 |
16 |
30.5 |
17 |
19 |
21 |
24*1 |
3 |
|
16 |
31 |
18 |
33 |
18 |
20 |
22 |
27*1 |
3 |
|
18 |
34 |
22 |
36 |
23 |
25 |
27 |
30*1 |
3 |
|
20 |
35 |
20 |
39.8 |
24 |
26 |
28 |
33*1.5 |
3 |
|
22 |
34 |
22 |
42 |
27 |
29 |
31 |
36*1.5 |
3 |
|
24 |
36 |
24 |
45 |
30 |
32 |
34 |
39*1.5 |
3 |

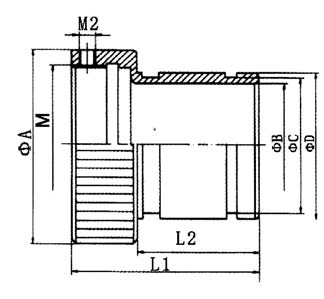

热缩套管式2型电缆罩（Y11-XX00-89）
|
壳体号 |
A |
B |
C |
D |
M1 |
L1 |
L2 |
M2 |
|
08 |
20 |
8.7 |
12.8 |
14.8 |
14*1 |
33 |
20 |
2.5 |
|
10 |
24 |
10 |
14.4 |
16.4 |
18*1 |
33 |
20 |
2.5 |
|
12 |
26.5 |
15 |
19.1 |
21.1 |
20*1 |
33 |
20 |
2.5 |
|
14 |
30.5 |
18.2 |
22.3 |
24.3 |
24*1 |
33 |
20 |
3 |
|
16 |
33 |
18.2 |
22.3 |
25.3 |
27*1 |
33 |
20 |
3 |
|
18 |
36 |
24.5 |
28.7 |
30.7 |
30*1 |
33 |
20 |
3 |
|
20 |
39.8 |
24.5 |
28.7 |
30.7 |
33*1.5 |
35 |
20 |
3 |
|
22 |
42 |
27.7 |
31.8 |
33.8 |
36*1.5 |
35 |
20 |
3 |
|
24 |
45 |
30 |
31.8 |
34 |
39*1.5 |
35 |
20 |
3 | | | | | | | 点击数：0 录入时间：2011-4-21 14:32:38 【打印此页】 【关闭】 | | | | |
|
|
