| | J14A、C、D系列电连接器 |  首页>J14A、C、D系列电连接器 |
| J14A、C、D系列电连接器
示例
插头：J14A系列，51芯普通焊接插针的插头型号为J14A-51TJ。
插座：J14A系列，51芯插孔，插孔90°弯式插配印制板，法兰盘为侧面安装的插座型号为J14A-51ZX1B2。
使用组合
具有相同改型序号、相同接触件数目的插针是插头与插孔式插针（或插孔式插头与插针式插座）能互配使用。如：J14A-51TJ与J14A-51ZX1B2，J14C-26TK与J14C-26ZJL能互配使用。

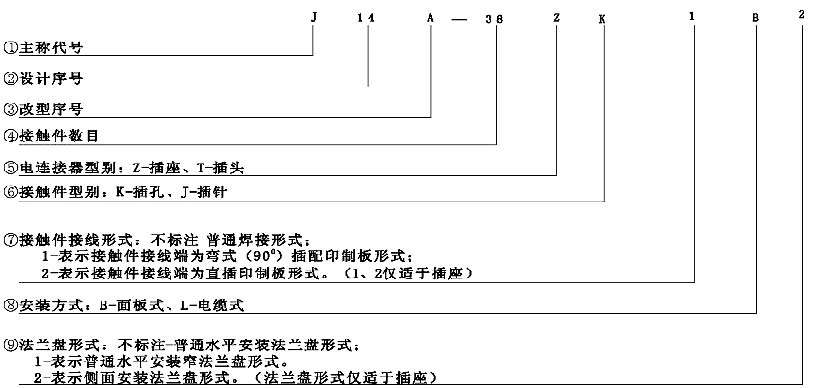

标记示例
注：额定电流为3A

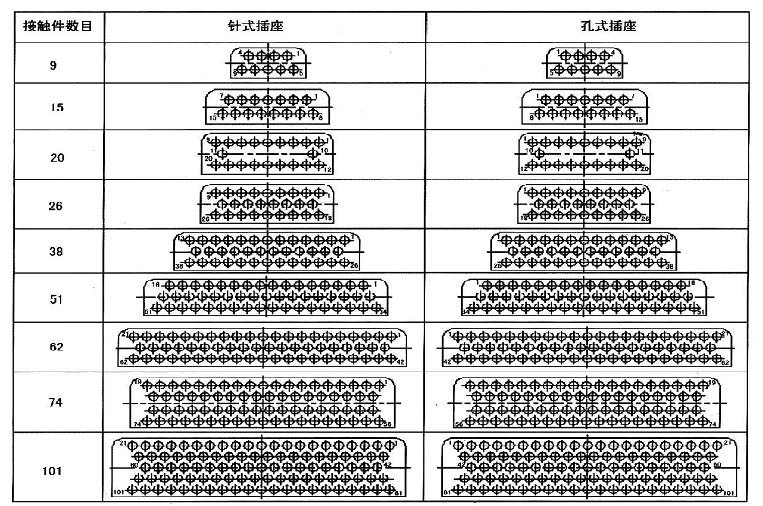

J14C系列插针连接界面型谱图
注：额度电流为5A

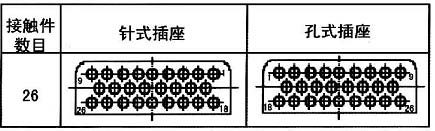

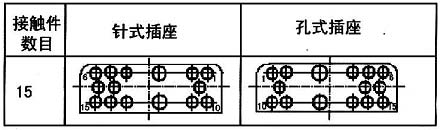

J14D系列插针连接界面型谱图
注：额度电流为2个10A 13个3A

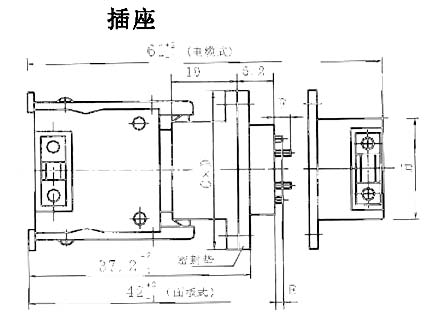

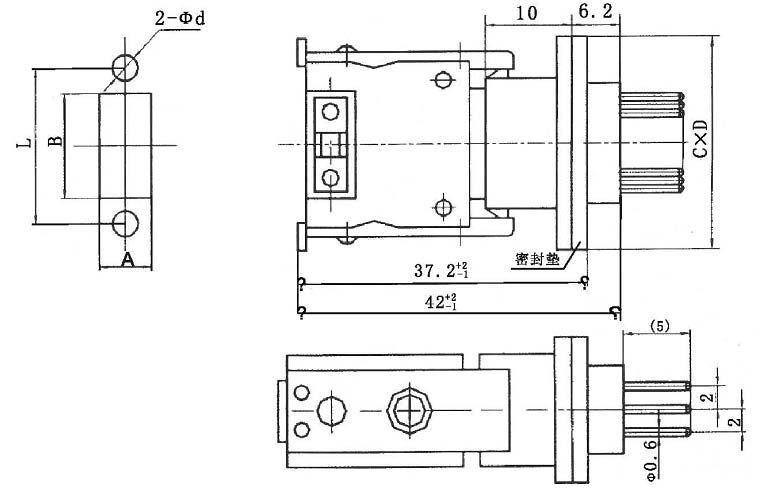

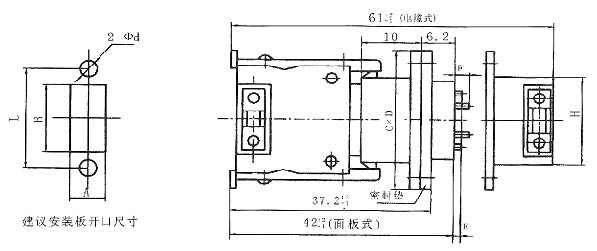

外形及安装尺寸

|

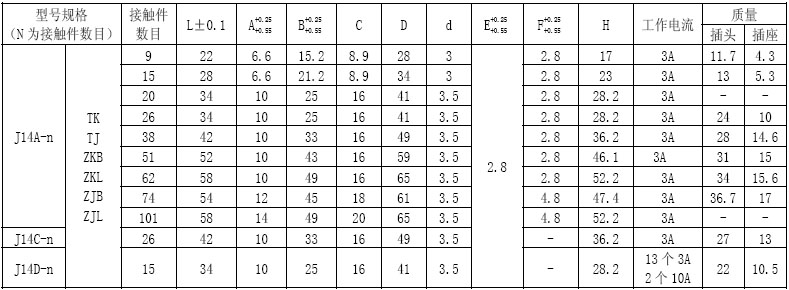

型号规格
（N为接触件数目） |
接触件
数目 |
L±0.1 |
A+0.25 +0.55 |
B+0.25 +0.55 |
C |
D |
d |
E |
F |
H |
|
J14A-n |
TK
TJ
ZKB1
ZJB1
ZJB1L
ZKB1L |
9 |
22 |
6.6 |
15.2 |
8.9 |
28 |
3 |
2.8+0.3 -0.2 |
2.8+0.3 -0.2 |
17 0 -0.1 |
|
15 |
28 |
6.6 |
21.2 |
8.9 |
34 |
3 |
2.8+0.3 -0.2 |
23 0 -0.1 |
|
20 |
34 |
10 |
25 |
12 |
41 |
3.5 |
2.8+0.3 -0.2 |
28.2 0 -0.15 |
|
26 |
34 |
10 |
25 |
12 |
41 |
3.5 |
2.8+0.3 -0.2 |
28.2 0 -0.15 |
|
38 |
42 |
10 |
33 |
12 |
49 |
3.5 |
2.8+0.3 -0.2 |
36.2 0 -0.15 |
|
51 |
52 |
10 |
43 |
12 |
59 |
3.5 |
2.8+0.3 -0.2 |
46.1 0 -0.15 |
|
62 |
58 |
10 |
49 |
12 |
65 |
3.5 |
2.8+0.3 -0.2 |
52.2 0 -0.15 |
|
74 |
54 |
12 |
45 |
14 |
61 |
3.5 |
2.8+0.3 -0.2 |
47.4 -0.05 -0.15 |

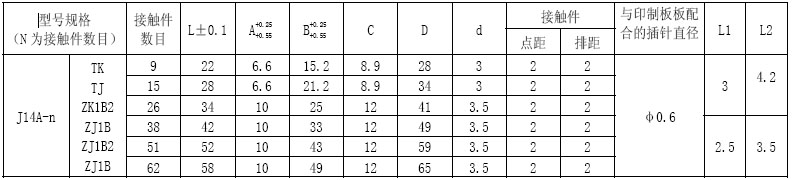

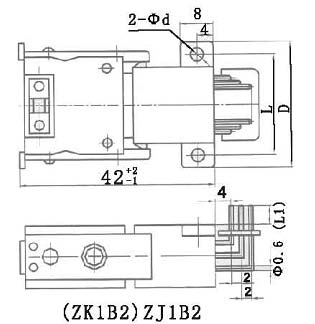

普通插头与90°弯式插配印制板插座

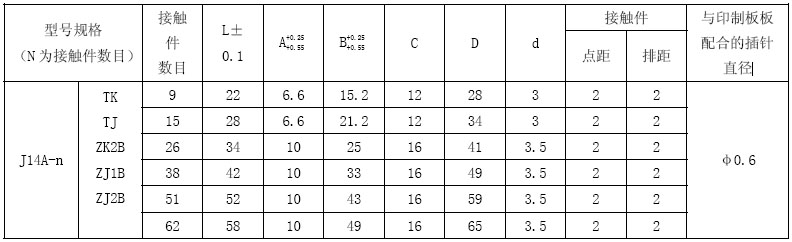

普通插头与直插印制板式插座
